Übersicht

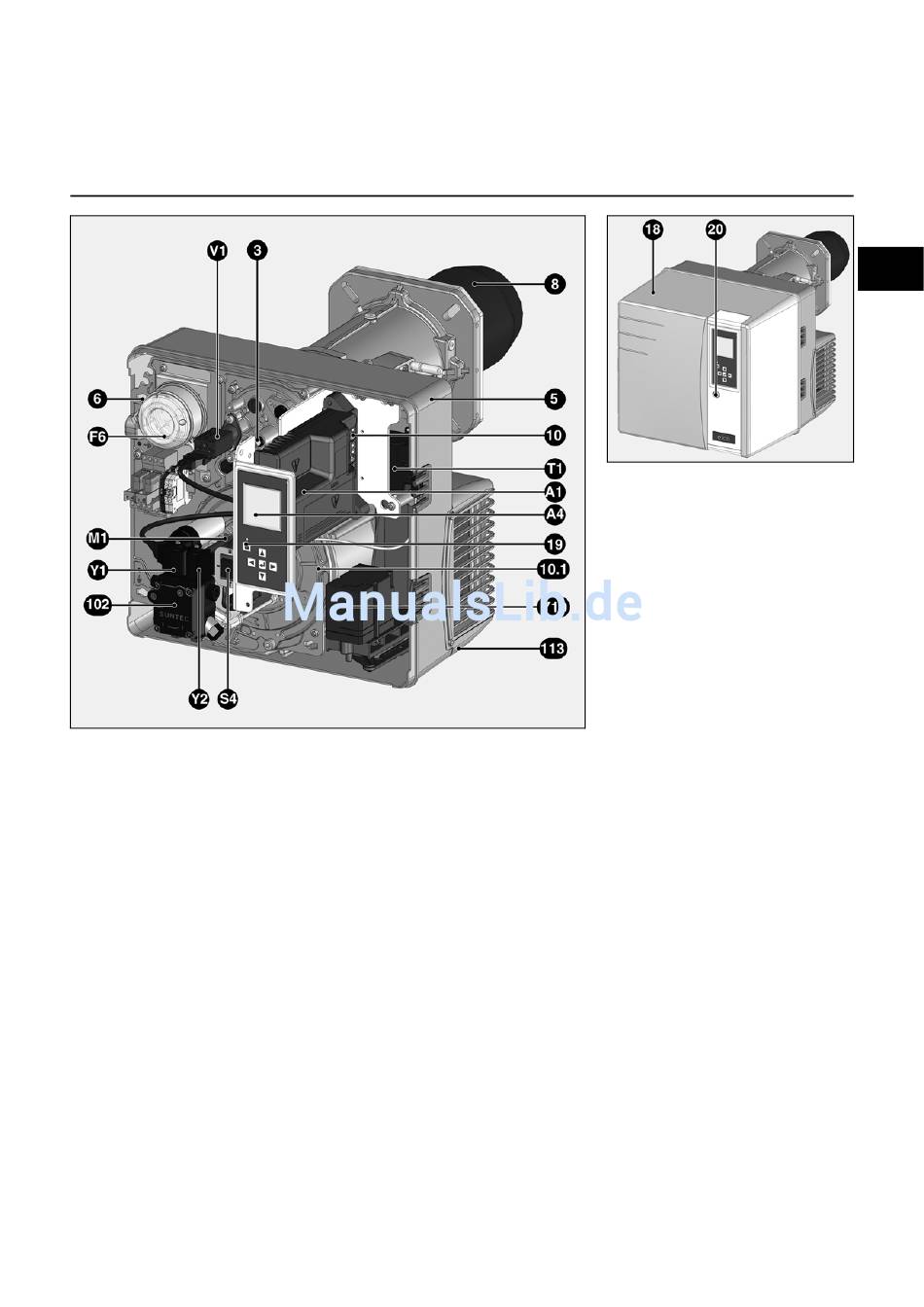

Brennerbeschreibung

08/2014 - Art. Nr. 4200 1054 5400A
A1

Feuerungsautomat

A4 Display
F6 Luftdruckwächter
M1 Elektromotor
S4 Brennstoffwahlschalter
T1 Zündtransformator
V1 Flammenwächter
Y1,Y2 Ölmagnetventile
Y10 Stellmotor für Luftregulierung
3 Gaskopfeinstellschraube
5 Gehäuse
6 Einhängevorrichtung (Service)
8 Brennerrohr
10 Elektroanschluß 7P
10.1 Elektroanschluß 4P
18 Abdeckhaube
19 Entriegelungsknopf
20 Befestigungsschraube Bren-
nerhaube
102 Ölpumpe
113 Luftkasten
