Übersicht

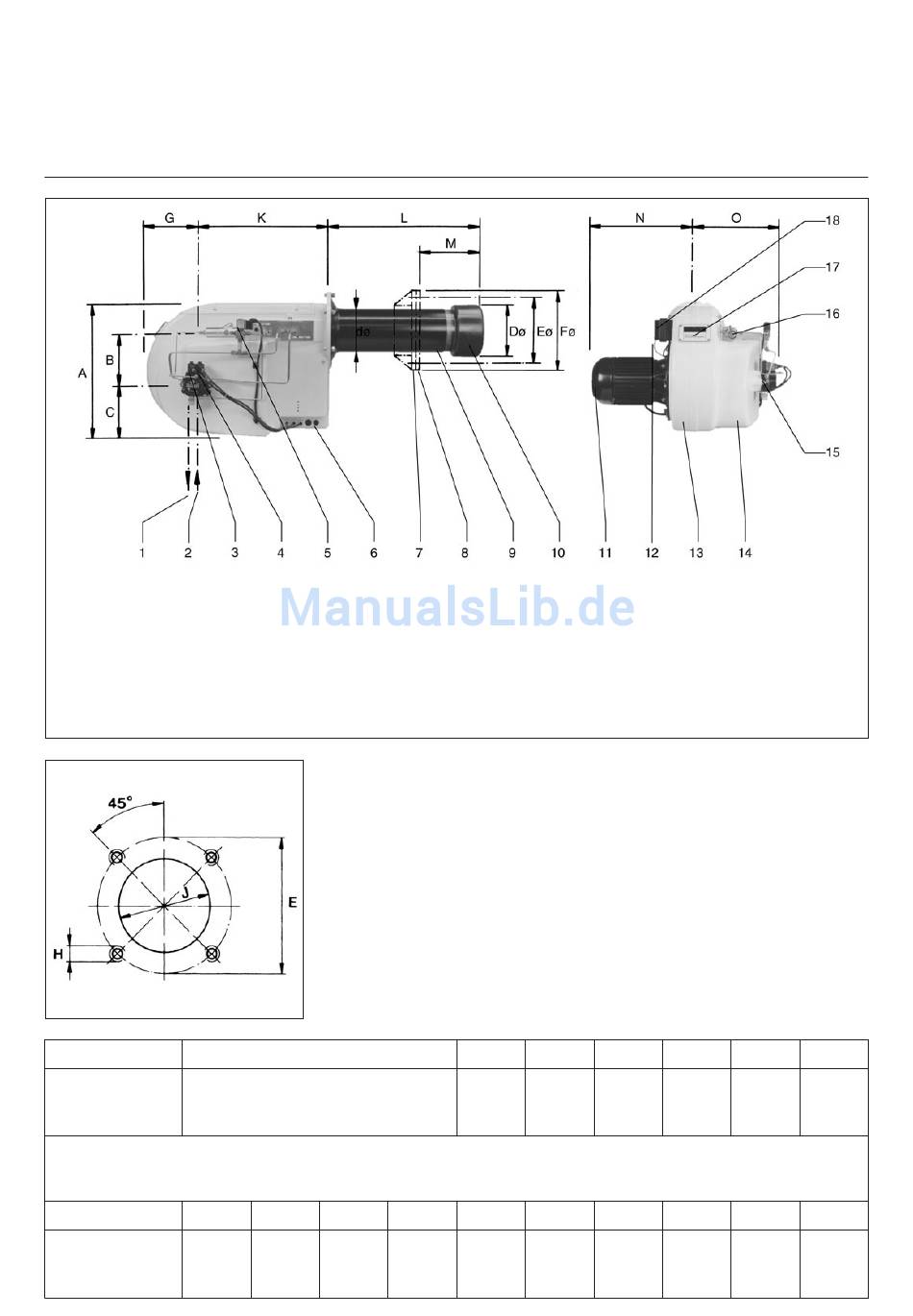

Abmessungen

1 Öl-Rücklauf
2 Öl-Saug-Anschluss
3 Magnetventil, Düse 2
4 Magnetventil, Düse 1
5 Magnetventil zu hydr. Luftklappen-
antrieb
6 El.-Schaltkasten mit Feuerungs-
automat, Schalter, Motorschütz
und Anschlussklemmen
Brennertyp Feuerungswärmeleistung kW
EK 4.100 L-ZA 360-1070
EK 4.160 L-ZA 580-1660
Spezielle Ausführungen und andere Spannungen auf Anfrage.
* Langlöcher im Brennerschlussflansch, Teilkreis von...bis...
Brennertyp Fø
EK 4.100 L-ZA 330
EK 4.160 L-ZA 310
4
7 Anschlussflansch
8 Isolierunterlage
9 Brennerrohr
10 Flammentopf
11 El.-Motor
12 Flammenwächter
Bohrungen in der Kessel-
anschlussplatte
Fig. G H
1 222 M12
2 222 M12
09/2005 - Art. Nr. 13 019 532A
13 Brennergehäuse
14 Luftanschlusskasten
15 Öldruckpumpe
16 Hydr. Luftklappenantrieb
17 Schauglas
18 Zündtransformator
Zeichenerklärung
EK = Herstellerkennzeichen
4 = Baugrösse
100 = Leistungskennziffer
L = Heizöl Extra Leicht
Z = zweistufig
A = Feuerungsautomat angebaut
A B C
455 176 179
455 176 179
J K L
200 430 520
230 430 535
dø Dø Eø
159 190 240-300*
185 220 280
M N O
120-406 382 307
125-380 382 332
