CAN-LEDs "BUS"
Grün
Gelb
Gelb blinkend
Rot
Grün flackert
Grün dauerhaft an
Gelb flackert
Gelb dauerhaft an
Rot an
QuantumX
8.9.3

Zustandsanzeige LEDs

CAN-LEDs "Kanal"

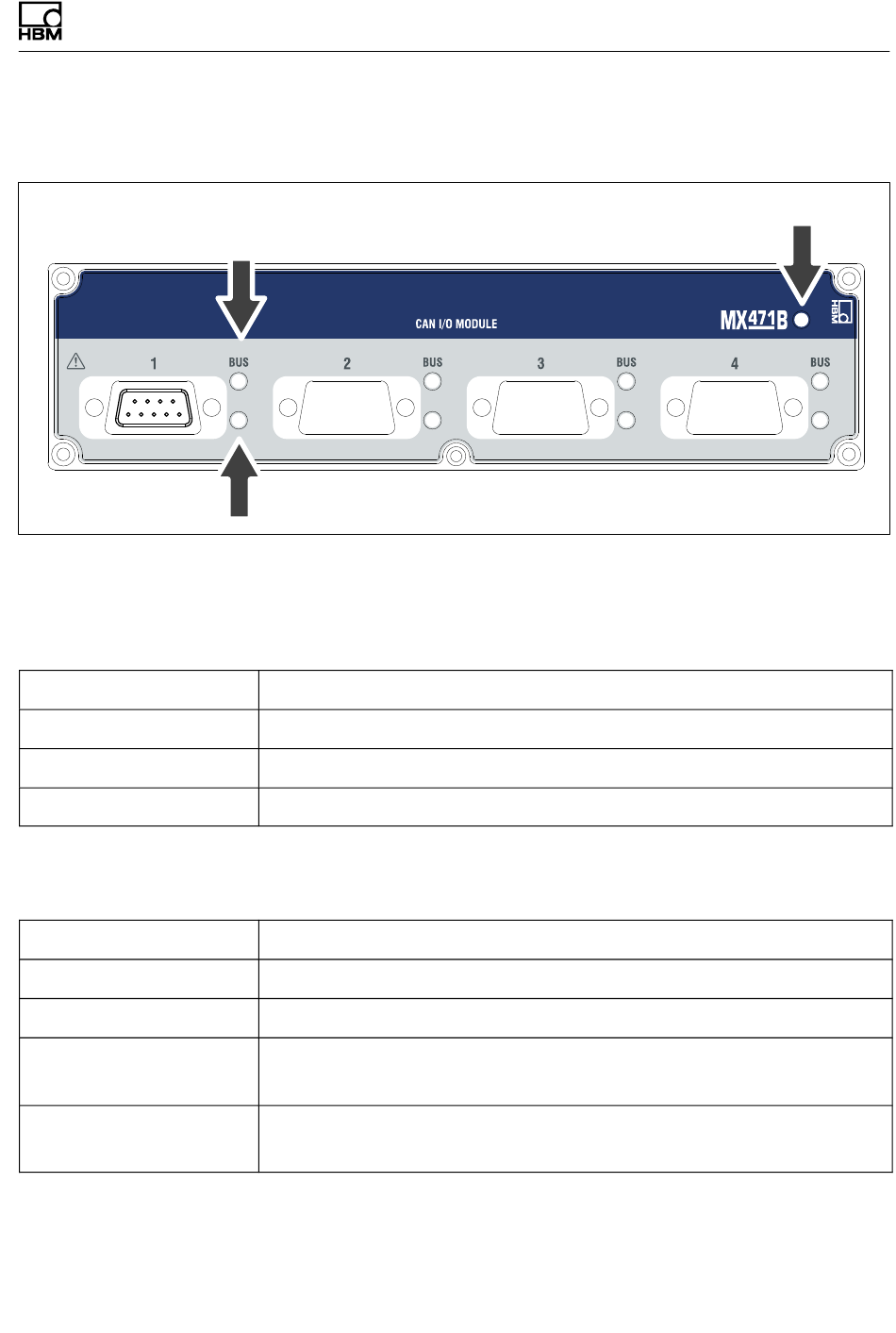

Abb. 8.15 Frontansicht MX471B
System-LED
Fehlerfreier Betrieb
System ist nicht bereit, Bootvorgang läuft
Download aktiv, System ist nicht bereit
Fehler, Synchronisation fehlerhaft
CAN-LEDs (BUS)
Bus ist fehlerfrei und Aktivität auf CAN
Bus ist fehlerfrei und keine Aktivität auf CAN
Bus ist zeitweise fehlerfhaft (Warning) und Aktivität auf CAN
Bus ist zeitweise fehlerfhaft (Warning) und keine Aktivität auf
CAN
Bus ist fehlerfhaft, das CAN-Interace ist im Zustand "Bus-
OFF"
I2322-18.0 HBM: public
Module und Aufnehmer
System-LED
