Leitfähiges Gehäuse
stellt die Verbindung
zum Stecker bzw. zum
Gerätegehäuse sicher
QuantumX
Signalführende
Kontakte

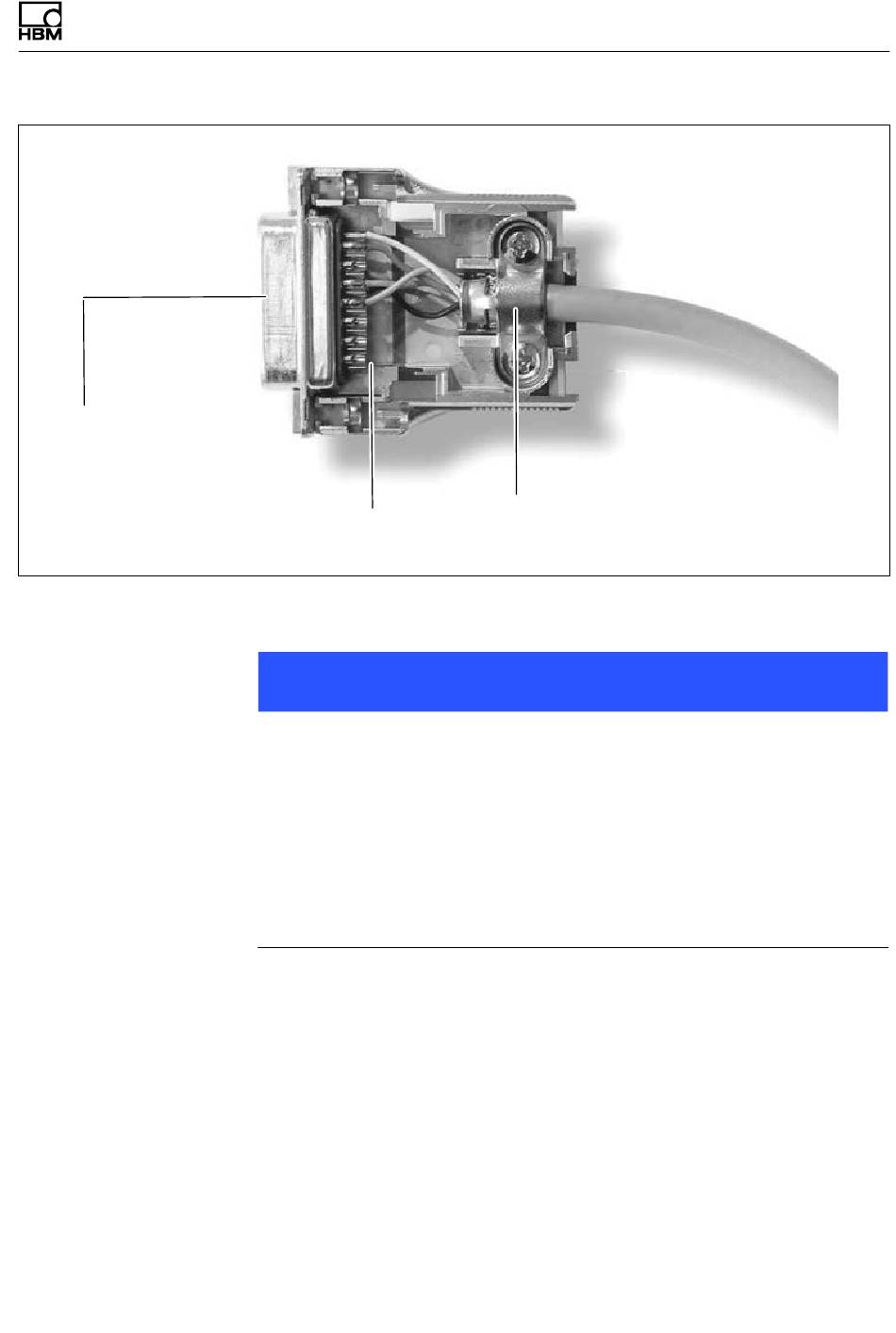

Abb. 8.1 Führung des Kabelschirms am Stecker
Hinweis
Alle Teile der Messkette (inklusive aller Kabelver­
bindungsstellen wie Stecker und Kupplungen) müssen
von einer geschlossenen, EMV-festen Schirmung umge­
ben sein. Die Schirmübergänge müssen eine flächen­
hafte, geschlossene und impedanzarme Verbindung dar­
stellen. Dies ist bei original HBM-Steckverbindungen der
Fall.
Masseverbindung und Erdung
Da bei einer EMV-gerechten Verdrahtung Signalmasse
und Abschirmung getrennt sind, kann die Abschirmung
auch an mehr als einer Stelle mit der Erde verbunden
sein, etwa über die Aufnehmer (metallisches Gehäuse)
und den Verstärker (Gehäuse ist mit dem Schutzleiter
verbunden).
I2322-18.0 HBM: public
Module und Aufnehmer
Der Kabelschirm ist über die Zugentlastung
mit dem leitfähigen Gehäuse verbunden
