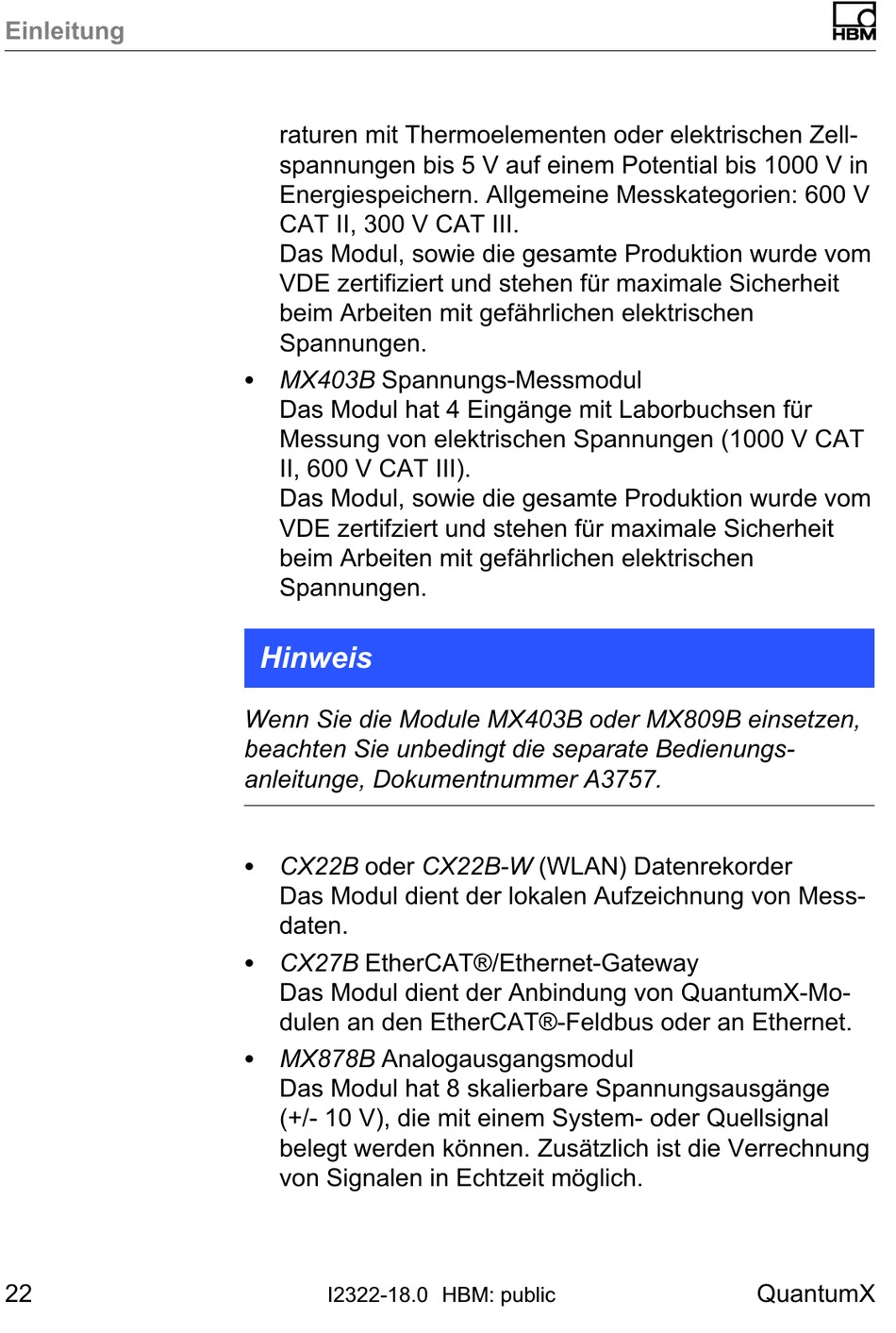

HBM QuantumX Bedienungsanleitung Seite 22

Einleitung
22
raturen mit Thermoelementen oder elektrischen Zell­
spannungen bis 5 V auf einem Potential bis 1000 V in
Energiespeichern. Allgemeine Messkategorien: 600 V
CAT II, 300 V CAT III.
Das Modul, sowie die gesamte Produktion wurde vom
VDE zertifiziert und stehen für maximale Sicherheit
beim Arbeiten mit gefährlichen elektrischen
Spannungen.
S MX403B Spannungs‐Messmodul
Das Modul hat 4 Eingänge mit Laborbuchsen für
Messung von elektrischen Spannungen (1000 V CAT
II, 600 V CAT III).
Das Modul, sowie die gesamte Produktion wurde vom
VDE zertifziert und stehen für maximale Sicherheit
beim Arbeiten mit gefährlichen elektrischen
Spannungen.
Hinweis
Wenn Sie die Module MX403B oder MX809B einsetzen,
beachten Sie unbedingt die separate Bedienungs­
anleitunge, Dokumentnummer A3757.
S CX22B oder CX22B-W (WLAN) Datenrekorder
Das Modul dient der lokalen Aufzeichnung von Mess­
daten.
S CX27B EtherCAT®/Ethernet-Gateway
Das Modul dient der Anbindung von QuantumX-Mo­
dulen an den EtherCAT®-Feldbus oder an Ethernet.
S MX878B Analogausgangsmodul
Das Modul hat 8 skalierbare Spannungsausgänge
(+/- 10 V), die mit einem System- oder Quellsignal
belegt werden können. Zusätzlich ist die Verrechnung
von Signalen in Echtzeit möglich.
