Funktionen und Ausgänge
MX878B

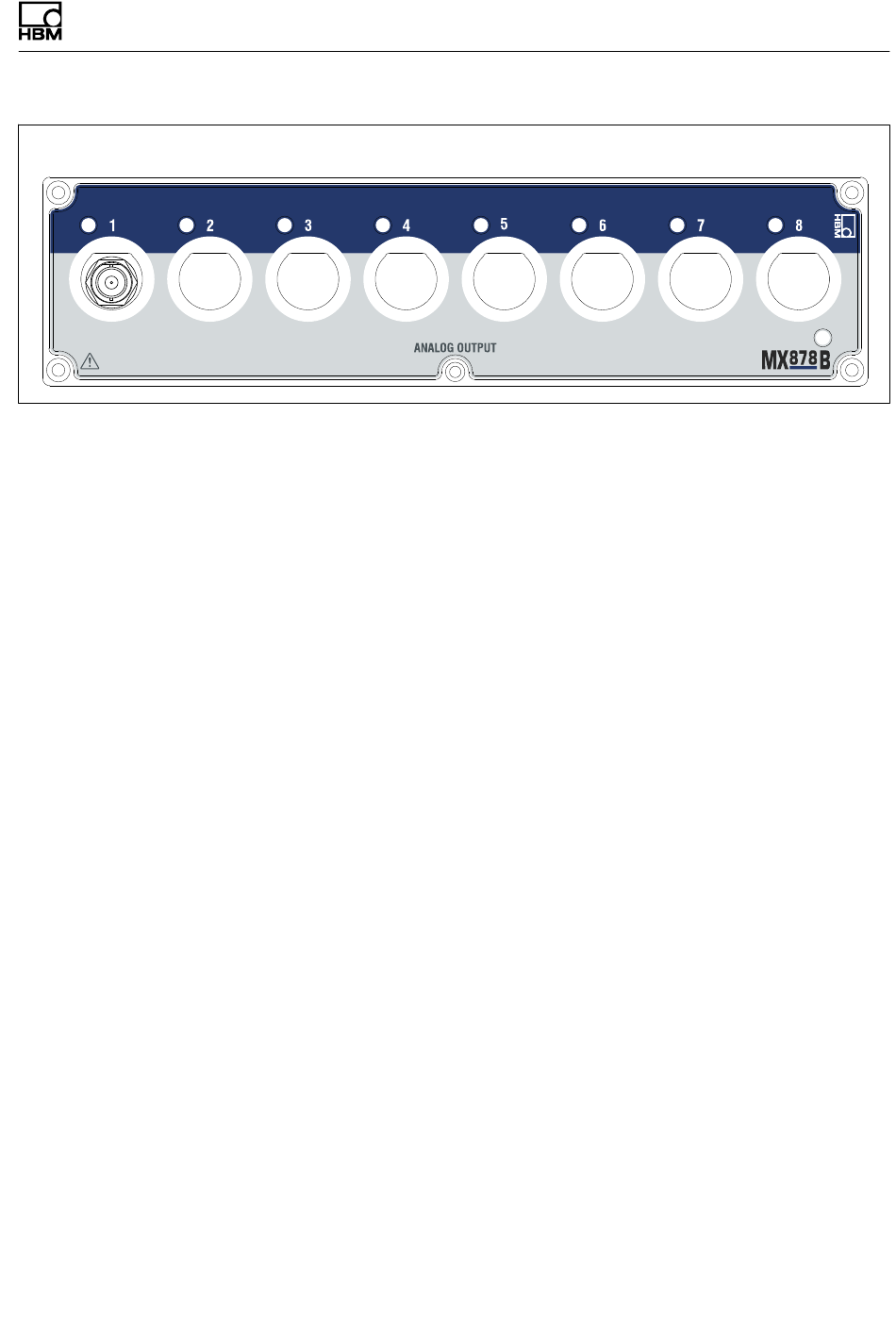

Abb. 10.3 Frontansicht MX878B
Jeweils zwei Analogausgänge (1 und 2; 3 und 4 etc.) lie­
gen auf gleichem Massepotential, bei den anderen be­
steht die Potentialtrennung untereinander und zur Span­
nungsversorgungsmasse.
Die Module können alle Signale, die isochron auf dem
IEEE1394b FireWire zur Verfügung stehen, empfangen.
Die Einstellung dazu wird mit dem MX-Assistent durchge­
führt. Vor der Ausgabe am Analogausgang durchläuft das
Signal eine vom Nutzer parametrierte Ausgangskennlinie
(2-Punkt Skalierung) und ein vom Nutzer parametriertes
Filter. Zusätzlich wird die Rate für den DAC durch Inter­
polation auf 96 kS/s heraufgesetzt.
Mathematik-Kanäle
Der MX878B ist ein spezielles Modul für Analogausgänge
und Mathematik-Kanäle.
Der MX878B unterstützt 4 Mathematik-Kanäle und
4 Kanäle für Spitzenwerterkennung.
Im Gegensatz zu anderen Modulen verfügt der MX878B
über keine analogen Sensoreingänge - stattdessen emp­
fängt er Daten von anderen Modulen über den sogenann­
ten "isochronen IEEE1394b FireWire-Transfer " von jeder
QuantumX 181
