Anschließen einzelner QuantumX-Module
NTX001
62
Modul
MX460B
MX471B
MX1601B
MX1615B
MX1609/KB/TB
MX809B
CX22B-W/
CX22B
CX27B
MX878B
MX879B
Werden mehrere Module zur zeitsynchronen Datenerfas­
sung über FireWire miteinander verbunden (siehe
Abb. 7.4), kann die Spannungsversorgung durchge­
schleift werden. Das verwendete Netzteil muss die ent­
sprechende Leistung bereitstellen können.
Der maximal zulässige Strom auf dem FireWire-Ver­
bindungskabel beträgt 1,5 A. Bei einer längeren Kette ist
das wiederholte Einspeisen der Versorgung zwingend.
Oder
1-Kab271-3
1-KAB272
FireWire

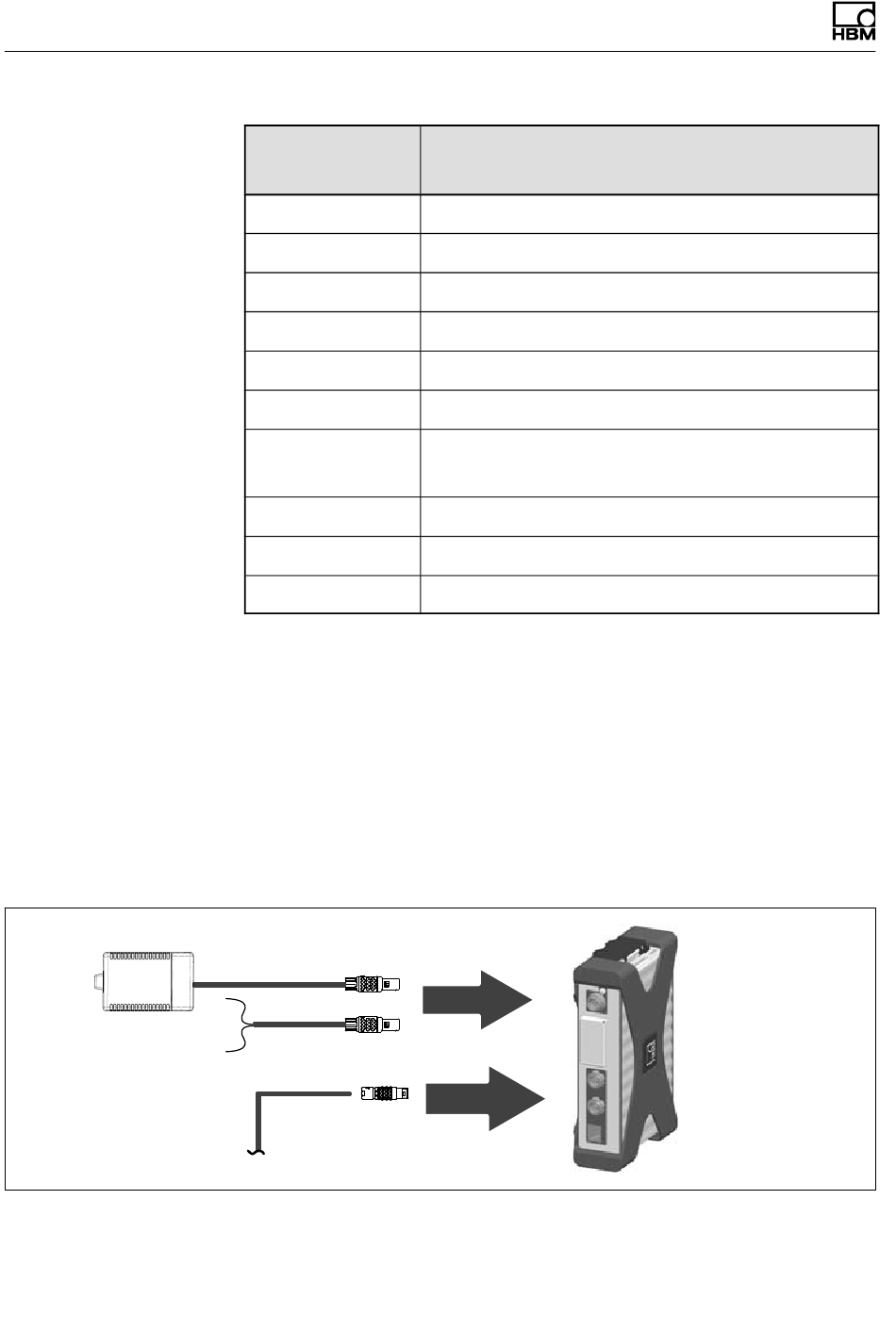

Abb. 7.1 Anschlussbuchse für die Versorgungsspannung
I2322-18.0 HBM: public
Typischer Leistungsverbrauch, inklusive
Aufnehmerspeisung (Watt)
X104
X101/X102
9
6
13
12
6
6
12
7
7
7
