Funktionen und Ausgänge
10.4 MX879B Multi-I/O-Modul
Das Modul MX879B ist ein Multi-I/O-Modul mit acht Ana­
logausgängen und 32 digitalen I/Os, die über Steck­
klemmen an der Frontseite abgreifbar sind.
MX879B
Analogausgänge
Digitale Ein‐/Ausgänge

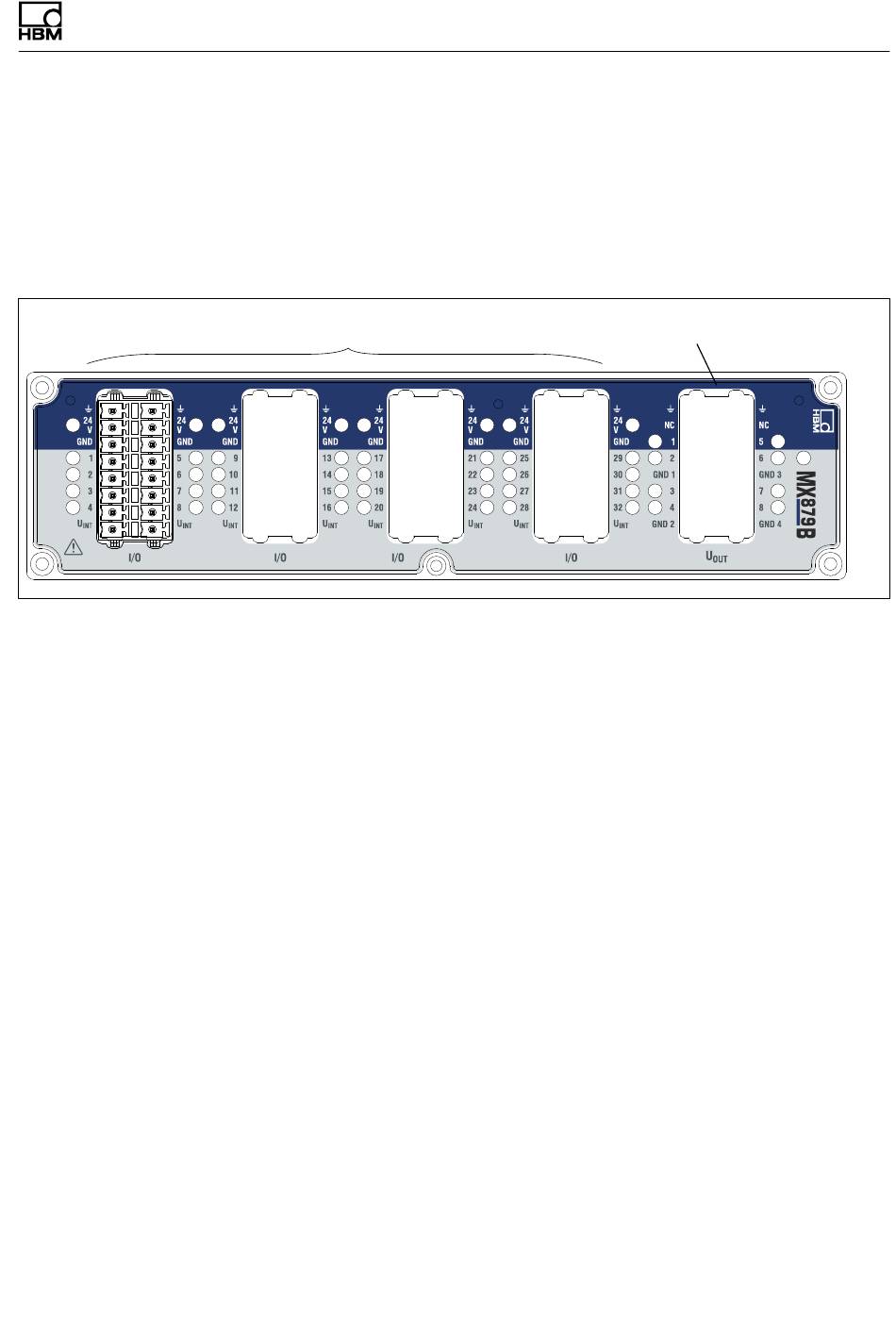

Abb. 10.4 Frontansicht MX879B
Jeweils zwei Analogausgänge (1 und 2; 3 und 4 etc.) lie­
gen auf gleichem Massepotential, bei den anderen be­
steht die Potentialtrennung untereinander und zur
Spannungsversorgungs-Masse.
Die Module können alle Signale, die isochron auf dem
IEEE1394b FireWire zur Verfügung stehen, empfangen.
Die Einstellung dazu wird mit dem MX-Assistent durchge­
führt. Vor der Ausgabe am Analogausgang durchläuft das
Signal eine vom Nutzer parametrierte Ausgangskennlinie
(2-Punkt Skalierung) und ein vom Nutzer parametriertes
Filter. Zusätzlich wird die Rate für den DAC durch Inter­
polation auf 96 kS/s heraufgesetzt.
Die Funktionen des MX879B entsprechen denen des
MX878B.
Zusätzlich gibt es beim MX879B die Funktion der Grenz­
wertüberwachung.
