Anschließen einzelner QuantumX-Module
1 2
QuantumX-Modul
Längste Kette zur Datensenke (max. 12)
P3 = Port 3
84
Module verbinden wollen (maximal 24), müssen Sie Hubs
verwenden. Hubs sind Geräte, die Netzwerkketten stern­
förmig miteinander verbinden.
Als Hop (engl. "Hopser") bezeichnet man den Übergang
von einem Modul zum anderen (bei n QuantumX-Modu­
len einer Kette bedeutet dies n-1 Hops).
Bei einem Hub werden je nach Anschlusssituation 1 bis
2 Hops gezählt (siehe Abb. 7.14).
Für das Zählen der Gesamtzahl von Hops ist die längste
Kette bis zur Datensenke zu betrachten (schlimmster
Fall).
1 2 3
Hub
P3
5
3 4

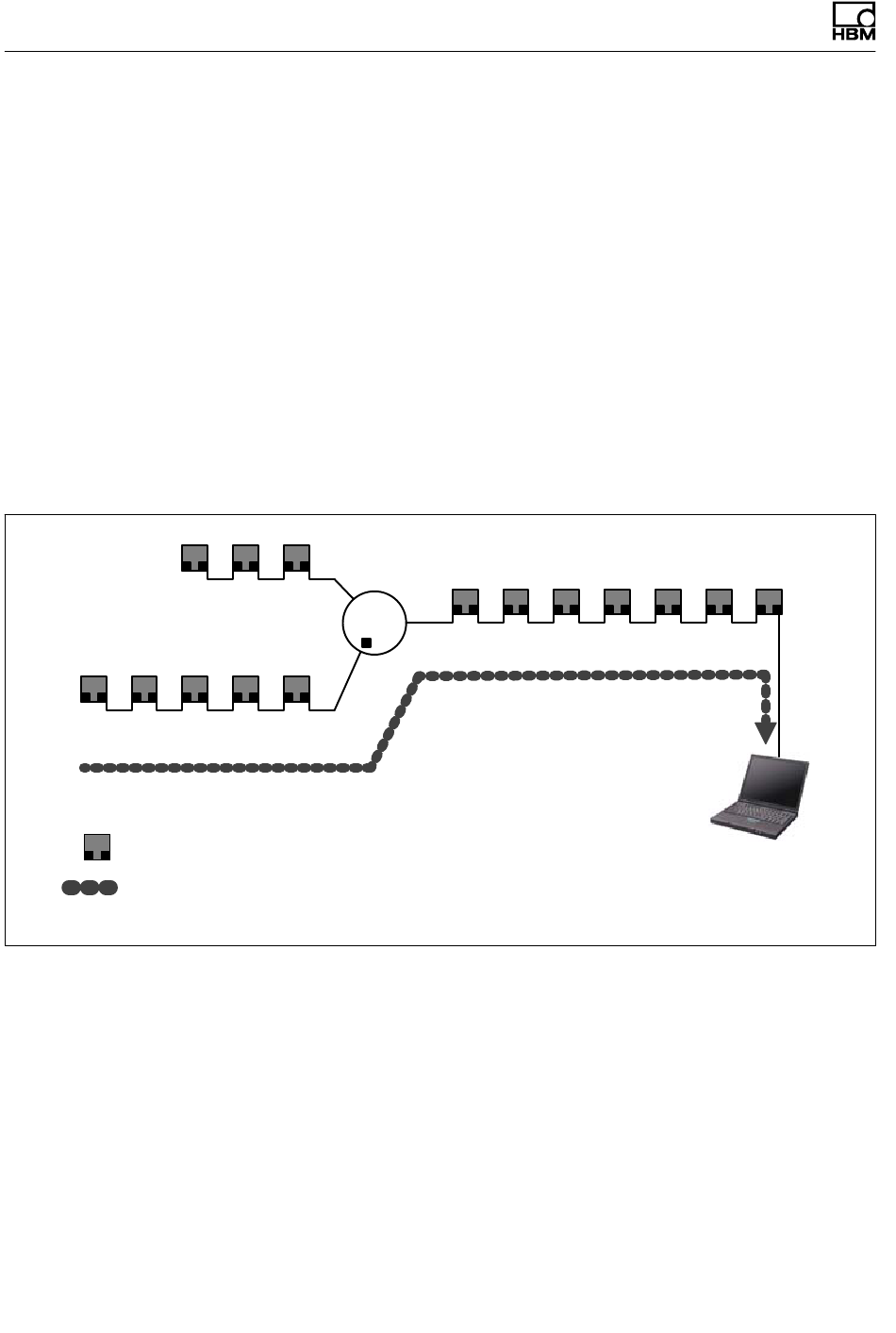

Abb. 7.13 Beispiel für eine Stern-Topologie mit zwei Ketten
und einem Hub
I2322-18.0 HBM: public
P4
6 7
Dargestellt:
Gesamtanzahl der Module: 15
Gesamtanzahl der Hops: 12
8 9 10 11
Datensenke
12
QuantumX
