Mechanik
52
Sicherung
1
2
3
4

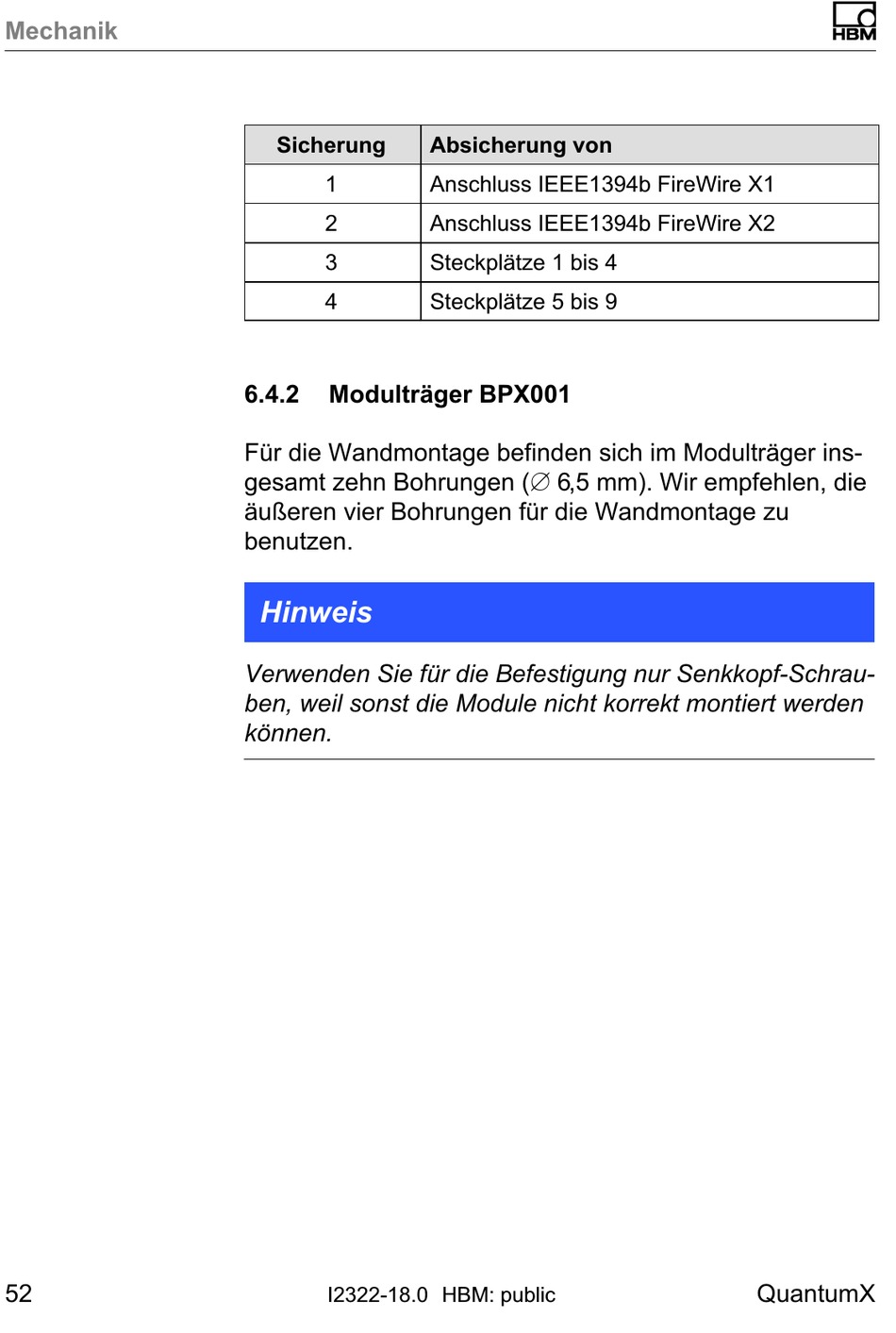

6.4.2 Modulträger BPX001
Für die Wandmontage befinden sich im Modulträger ins­
gesamt zehn Bohrungen ( 6,5 mm). Wir empfehlen, die
äußeren vier Bohrungen für die Wandmontage zu
benutzen.
Hinweis
Verwenden Sie für die Befestigung nur Senkkopf-Schrau­
ben, weil sonst die Module nicht korrekt montiert werden
können.
I2322-18.0 HBM: public
Absicherung von
Anschluss IEEE1394b FireWire X1
Anschluss IEEE1394b FireWire X2
Steckplätze 1 bis 4
Steckplätze 5 bis 9
QuantumX
