Module und Aufnehmer
Pin Anschluss
1 TEDS (+)
2 Brückenspeisespannung (-), 0-Referenzimpuls (Nullstellimpuls) (-)
3 Brückenspeisespannung (+), 0-Referenzimpuls (Nullstellimpuls) (+)
4 Immer mit Pin 9 verbinden! (Ansteck-Erkennung)
5 Messsignal (+), Potentiometer-Messsignal (+),
Spannungseingang 100 mV (+), f
6 TEDS (-), Masse Frequenzmessung
7 Fühlerleitung (-), f
8 Fühlerleitung (+), f
9 Messmasse
10 Messsignal (-), f
11 Aktive Sensorspeisung 5 ... 24 V (0 V)
12 Aktive Sensorspeisung 5 ... 24 V (+)
Stromeingang "30 mA (+)
13
14 Spannungseingang 10 V (+), 60 V (+)
15 Digitalausgang
100
Brücke
1
4
5

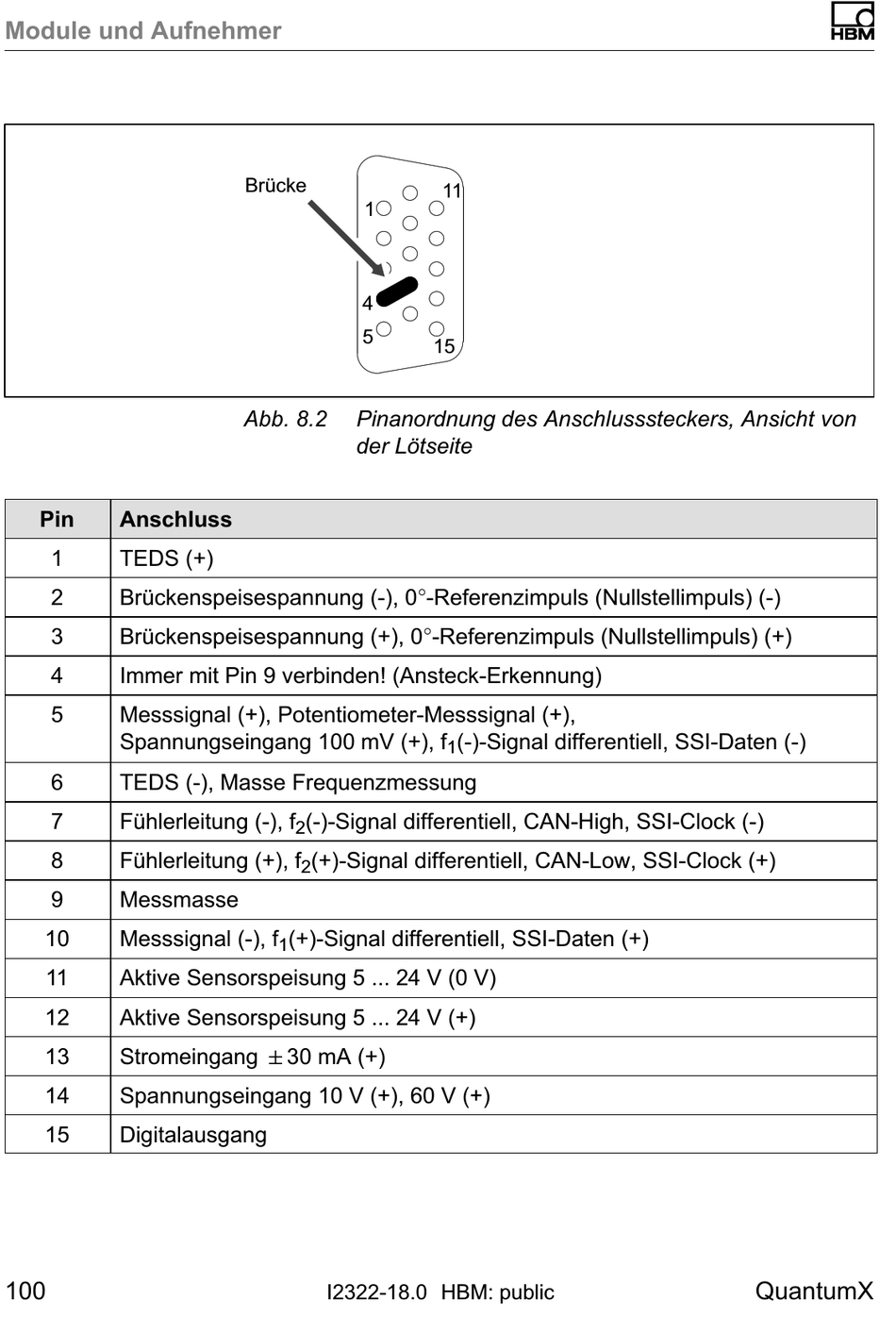

Abb. 8.2 Pinanordnung des Anschlusssteckers, Ansicht von
der Lötseite
(-)-Signal differentiell, CAN-High, SSI-Clock (-)
2
(+)-Signal differentiell, CAN-Low, SSI-Clock (+)
2
(+)-Signal differentiell, SSI-Daten (+)
1
