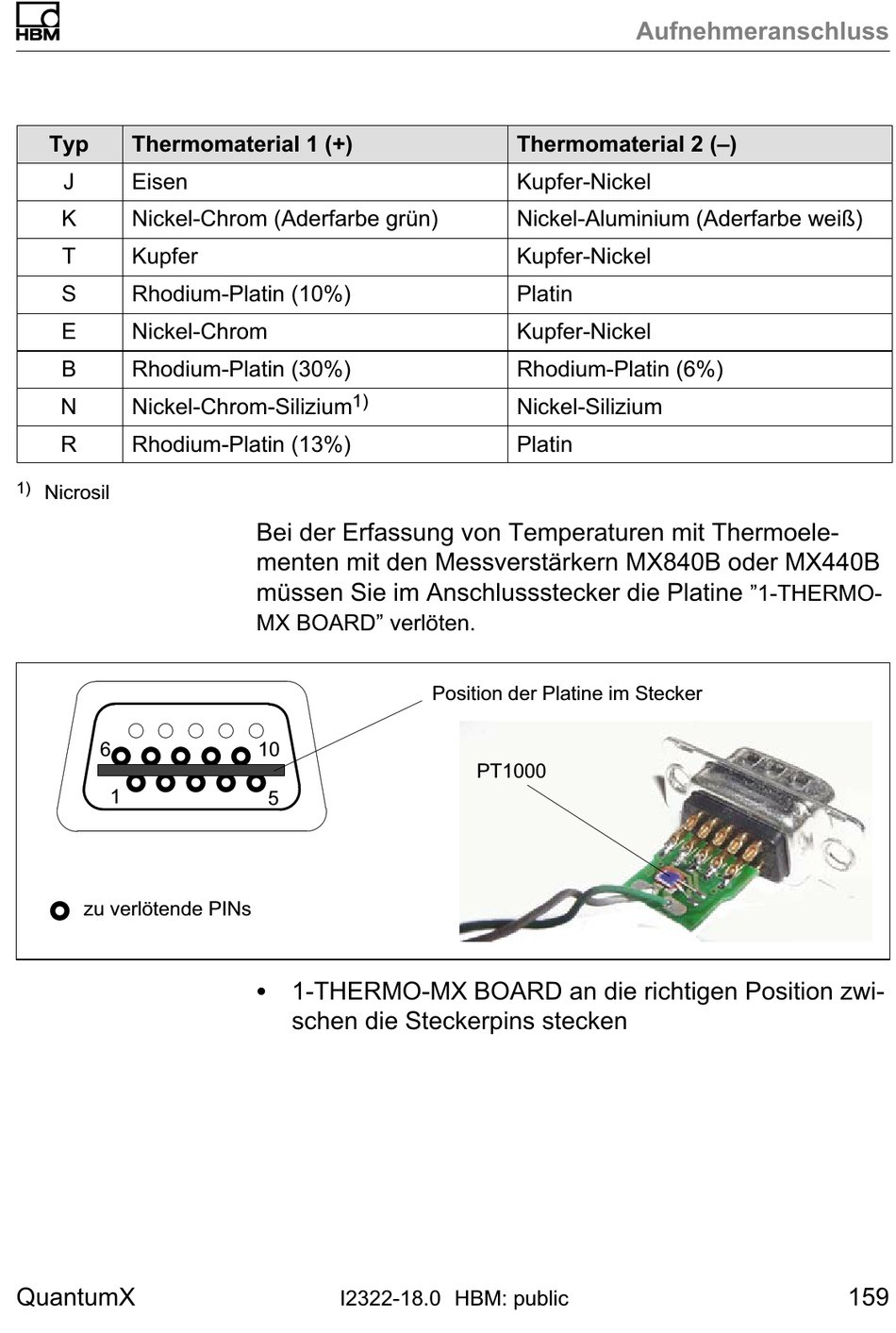

HBM QuantumX Bedienungsanleitung Seite 159

Typ Thermomaterial 1 (+)
J Eisen
K Nickel-Chrom (Aderfarbe grün)
T Kupfer
S Rhodium-Platin (10%)
E Nickel-Chrom
B Rhodium-Platin (30%)
N Nickel-Chrom-Silizium
R Rhodium-Platin (13%)
1)
Nicrosil
6
1
zu verlötende PINs
QuantumX
1)
Bei der Erfassung von Temperaturen mit Thermoele­
menten mit den Messverstärkern MX840B oder MX440B
müssen Sie im Anschlussstecker die Platine
MX BOARD" verlöten.
10
5
S 1-THERMO-MX BOARD an die richtigen Position zwi­
schen die Steckerpins stecken
I2322-18.0 HBM: public
Thermomaterial 2 (–)
Kupfer-Nickel
Nickel-Aluminium (Aderfarbe weiß)
Kupfer-Nickel
Platin
Kupfer-Nickel
Rhodium-Platin (6%)
Nickel-Silizium
Platin
Position der Platine im Stecker
PT1000
Aufnehmeranschluss
"1-THERMO-
159
