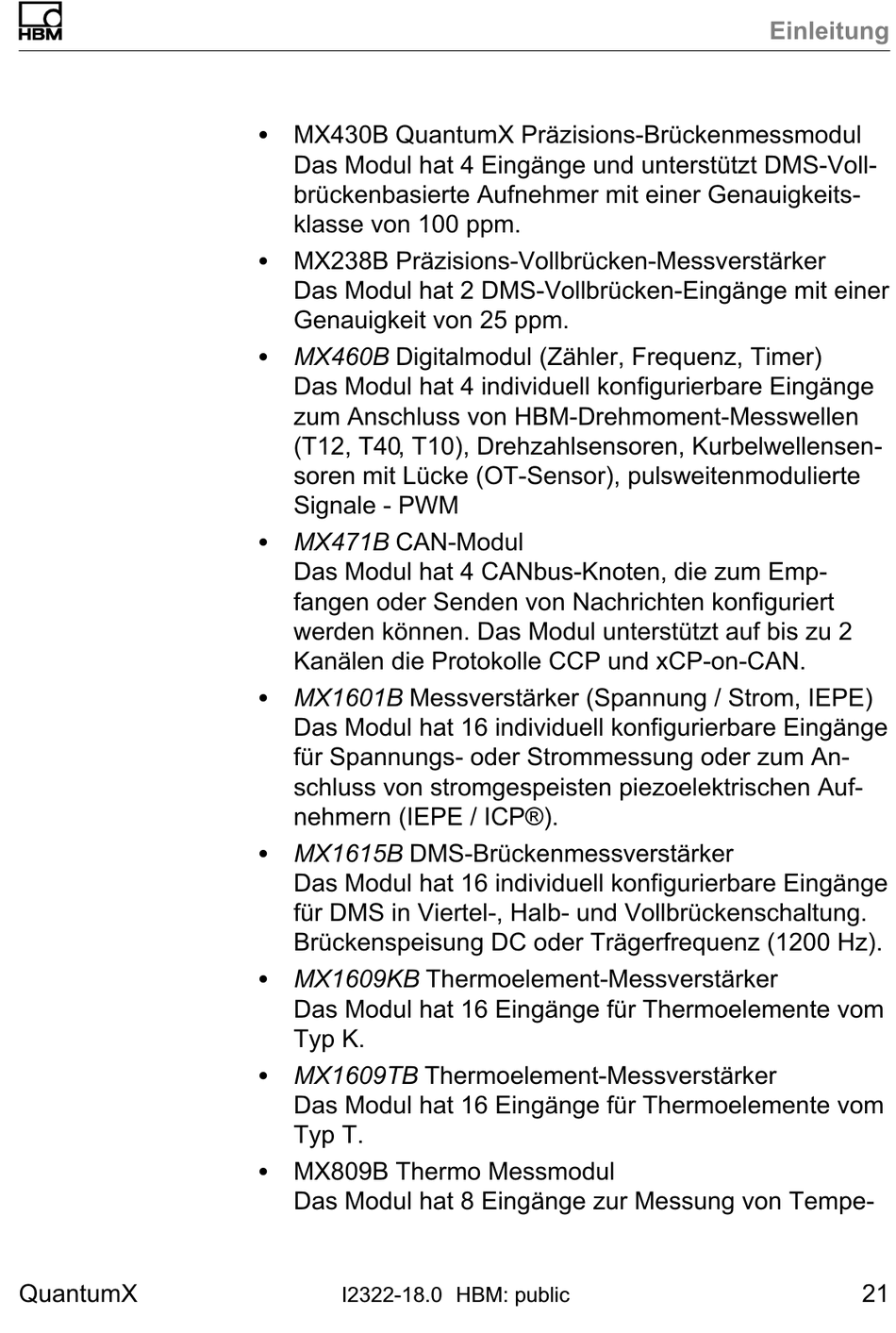

HBM QuantumX Bedienungsanleitung Seite 21

QuantumX
S MX430B QuantumX Präzisions-Brückenmessmodul
Das Modul hat 4 Eingänge und unterstützt DMS-Voll­
brückenbasierte Aufnehmer mit einer Genauigkeits­
klasse von 100 ppm.
S MX238B Präzisions-Vollbrücken-Messverstärker
Das Modul hat 2 DMS-Vollbrücken-Eingänge mit einer
Genauigkeit von 25 ppm.
S MX460B Digitalmodul (Zähler, Frequenz, Timer)
Das Modul hat 4 individuell konfigurierbare Eingänge
zum Anschluss von HBM-Drehmoment-Messwellen
(T12, T40, T10), Drehzahlsensoren, Kurbelwellensen­
soren mit Lücke (OT-Sensor), pulsweitenmodulierte
Signale - PWM
S MX471B CAN-Modul
Das Modul hat 4 CANbus-Knoten, die zum Emp­
fangen oder Senden von Nachrichten konfiguriert
werden können. Das Modul unterstützt auf bis zu 2
Kanälen die Protokolle CCP und xCP-on-CAN.
S MX1601B Messverstärker (Spannung / Strom, IEPE)
Das Modul hat 16 individuell konfigurierbare Eingänge
für Spannungs- oder Strommessung oder zum An­
schluss von stromgespeisten piezoelektrischen Auf­
nehmern (IEPE / ICP®).
S MX1615B DMS-Brückenmessverstärker
Das Modul hat 16 individuell konfigurierbare Eingänge
für DMS in Viertel-, Halb- und Vollbrückenschaltung.
Brückenspeisung DC oder Trägerfrequenz (1200 Hz).
S MX1609KB Thermoelement-Messverstärker
Das Modul hat 16 Eingänge für Thermoelemente vom
Typ K.
S MX1609TB Thermoelement-Messverstärker
Das Modul hat 16 Eingänge für Thermoelemente vom
Typ T.
S MX809B Thermo Messmodul
Das Modul hat 8 Eingänge zur Messung von Tempe­
I2322-18.0 HBM: public
Einleitung
21
