Laschen für die zu­
sätzliche Fixierung
mit Spanngurten
Abmessungen in mm
QuantumX
6.3 Gehäuse montieren mit CASEFIT
Zur flexiblen Montage von Modulen der QuantumX-Serie
dient das Montageblech CASEFIT. Die Module können
mit Gurtspanner oder mit Gehäuseklammern (CASE­
CLIP) befestigt werden.

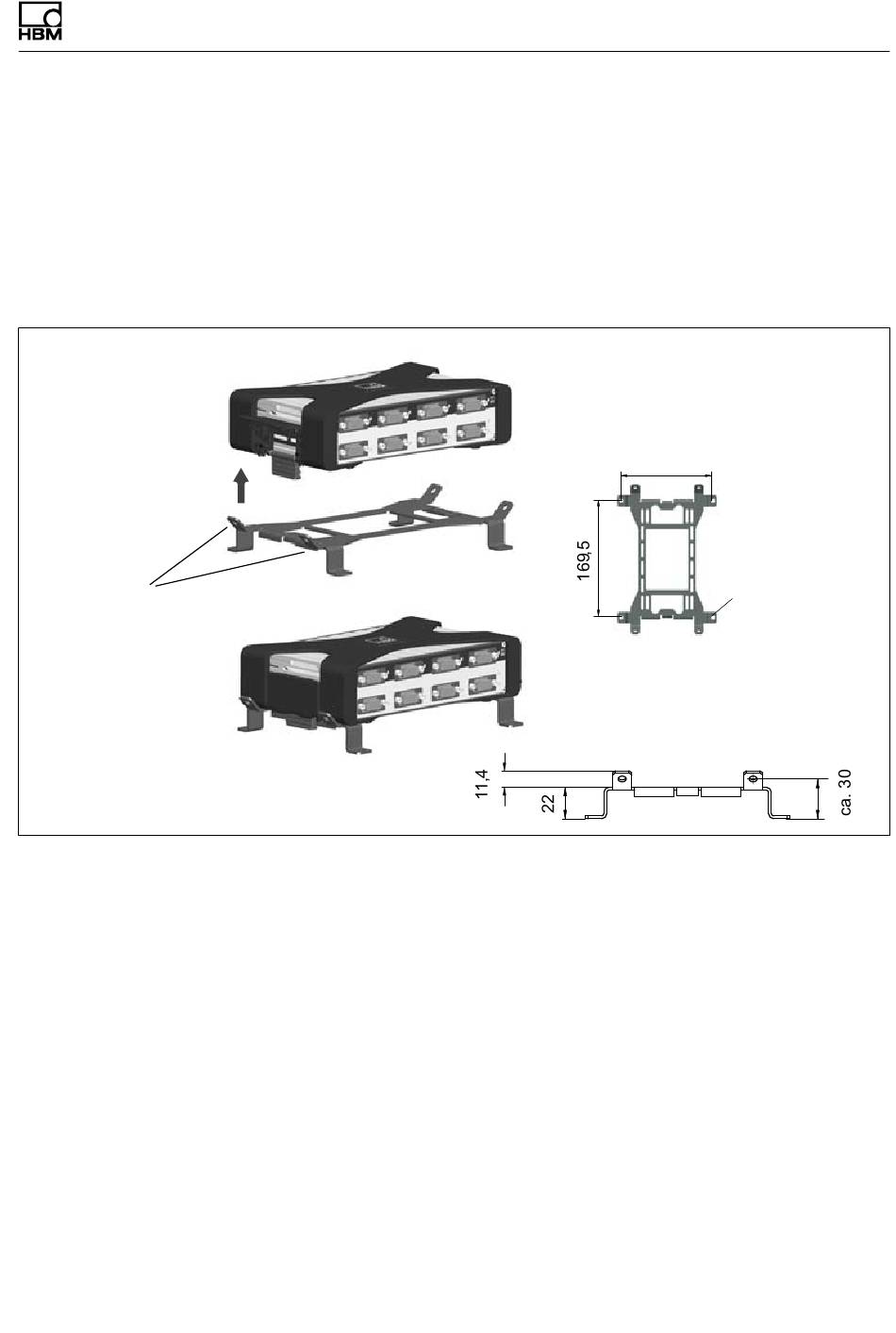

Abb. 6.10 Montage mit CASEFIT und CASECLIP
6.4 Modulträger BPX001/BPX002
Der Einsatz eines Modulträgers wie z.B. BPX001 oder
BPX002 (RACK) erlaubt die Verbindung von bis zu 9 Mo­
dulen fast ohne Verkabelung.
Der Modulträger bietet zudem zwei zusätzliche FireWire-
Schnittstellen zur Integration von verteilten Modulen oder
zur direkten Anbindung an einen PC oder Datenrekorder.
I2322-18.0 HBM: public
Mechanik
132
Ø 5,6
49
