QuantumX

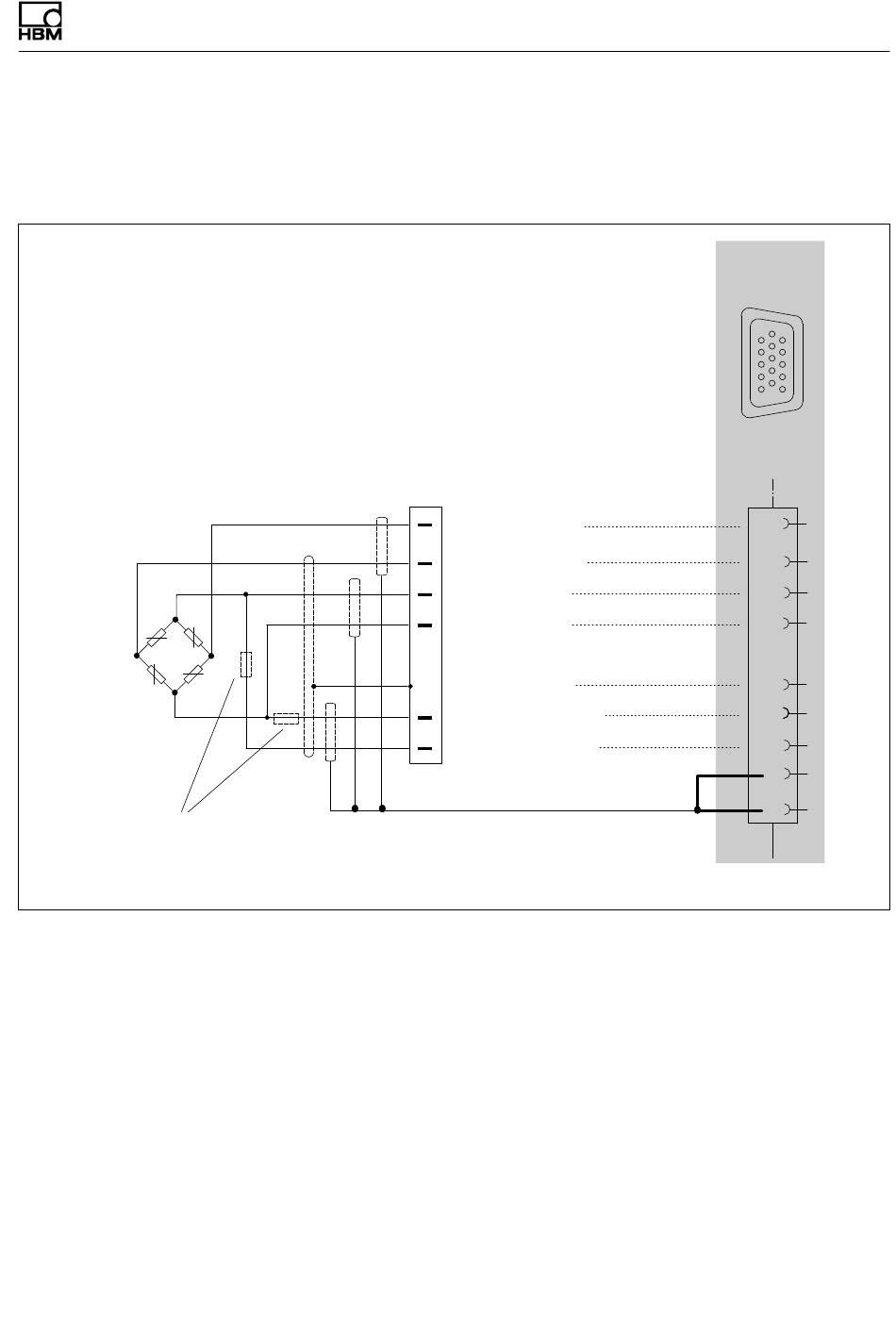

9.8 Anschluss von Aufnehmern in
Doppelschirmtechnik
4
Bei den Messverstärkern MX840B, MX440B und
MX410B empfehlen wir diese Anschlusstechnik bei sehr
kleinen Messbereichen, in besonders gestörten Umge­
bungen und bei Verwendung von langen Kabeln.
Dies gilt für alle Brückenanschlüsse.
Für Kabellängen >50 m muss am Aufnehmer in die Füh­
lerleitungen je ein Widerstand mit dem halben Wert des
Brückenwiderstandes (RB/2) eingeschaltet werden.
I2322-18.0 HBM: public
Messsignal (-)
Messsignal (+)
Speisung (-)
Speisung (+)
Kabelschirm
Fühlerleitung (+)
Fühlerleitung (-)
Aufnehmeranschluss
6
1
5 15
10
10
5
2
3
Geh.
8
7
4
9
Geh.=Gehäuse
11
