Anschließen einzelner QuantumX-Module
1-KAB272-2/5
2 oder 5 m Verbindungs­
kabel
78
7.2.8

Mehrfachanschluss FireWire

10 V ... 30 V DC
(z. B. NTX001)
FireWire-Anschluss
1-KAB272-0.2
0,2 m Verbindungskabel
Abb. 7.7
Über die FireWire-Verbindungen werden die Daten über­
mittelt, die Module zeitlich synchronisiert und mit
Spannung versorgt. Sie können maximal 12 Module in
Reihe miteinander verbinden.
I2322-18.0 HBM: public
10 V ... 30 V DC
(z. B. NTX001)
1-Kab293-5
5 m Verbindungskabel

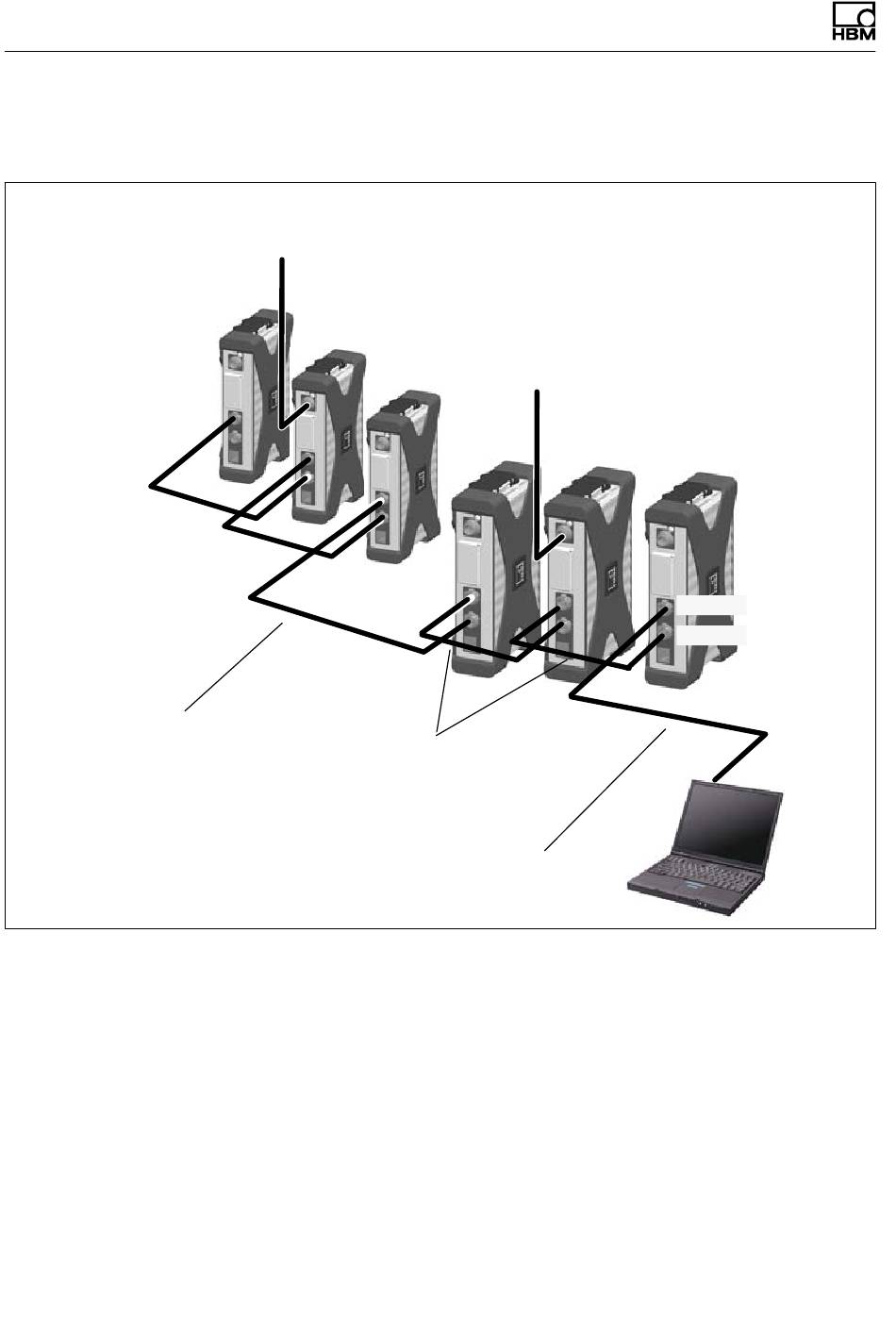

Beispiel für Mehrfachanschluss über FireWire
X102
X101
QuantumX
