10 V ... 30 V DC (z. B. NTX001)
1-KAB272-x
FireWire-Anschluss
QuantumX

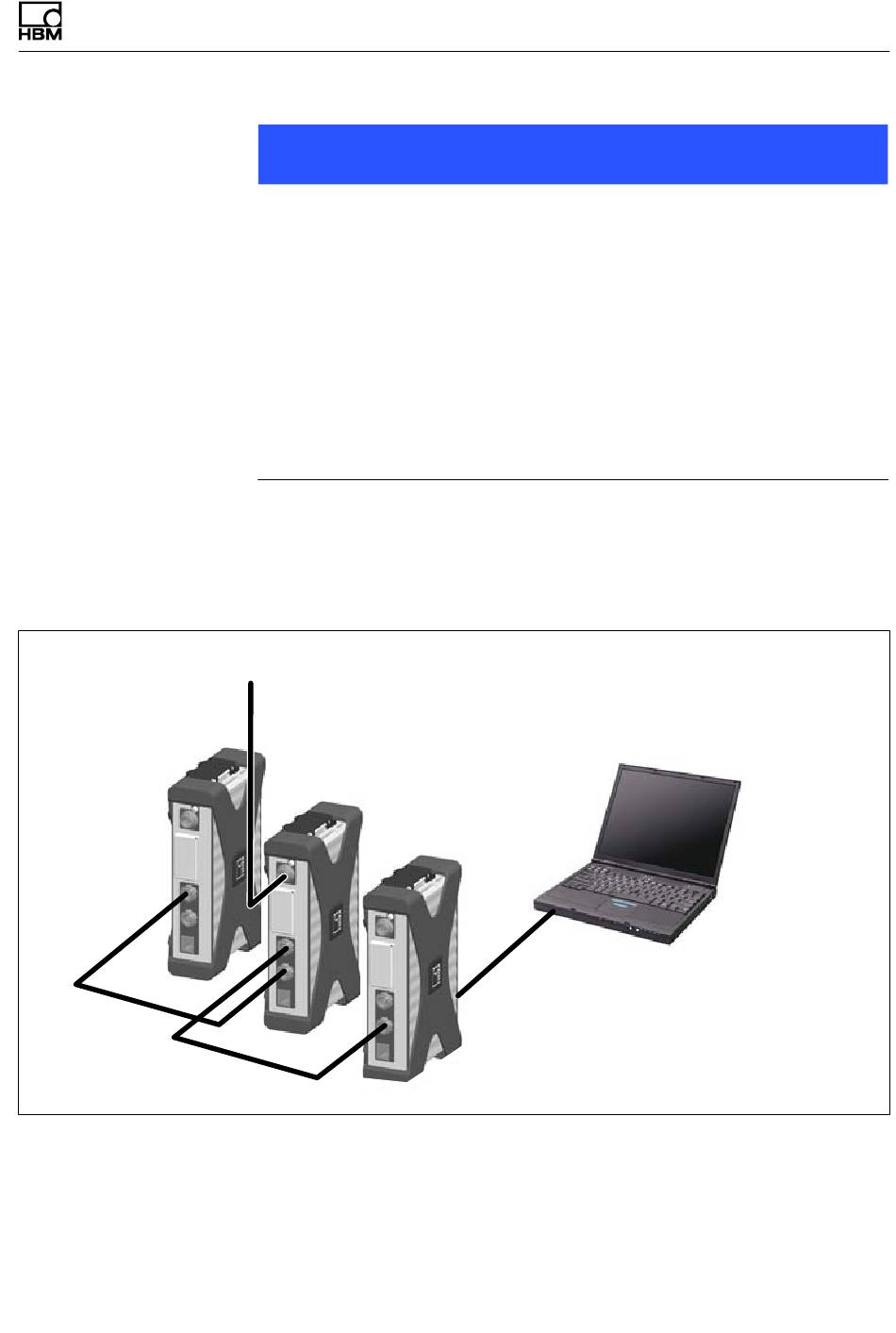

Anschließen einzelner QuantumX-Module
Hinweis
Unterschiedliche Quellen der Versorgungsspannung
müssen das gleiche Bezugspotential aufweisen und soll­
ten im gleichen Spannungsbereich liegen. Aufgrund von
Leitungswiderständen und interner Schutzbeschaltung
kommt es zu Spannungsabfällen, so dass das letzte Mo­
dul der Kette mit einer deutlich geringeren Versorgungs­
spannung gespeist wird.
Stellen Sie sicher, dass noch mindestens 10 V am letzten
Modul anliegen.
7.2.9

Aufbau mit Datenrecorder CX22B-W

Abb. 7.8 Aufbau mit CX22-W
I2322-18.0 HBM: public
Verbindung über Ethernet-Kabel oder
Funk (WLAN)
CX22B-W
79
