Mechanik - HBM QuantumX Bedienungsanleitung

6

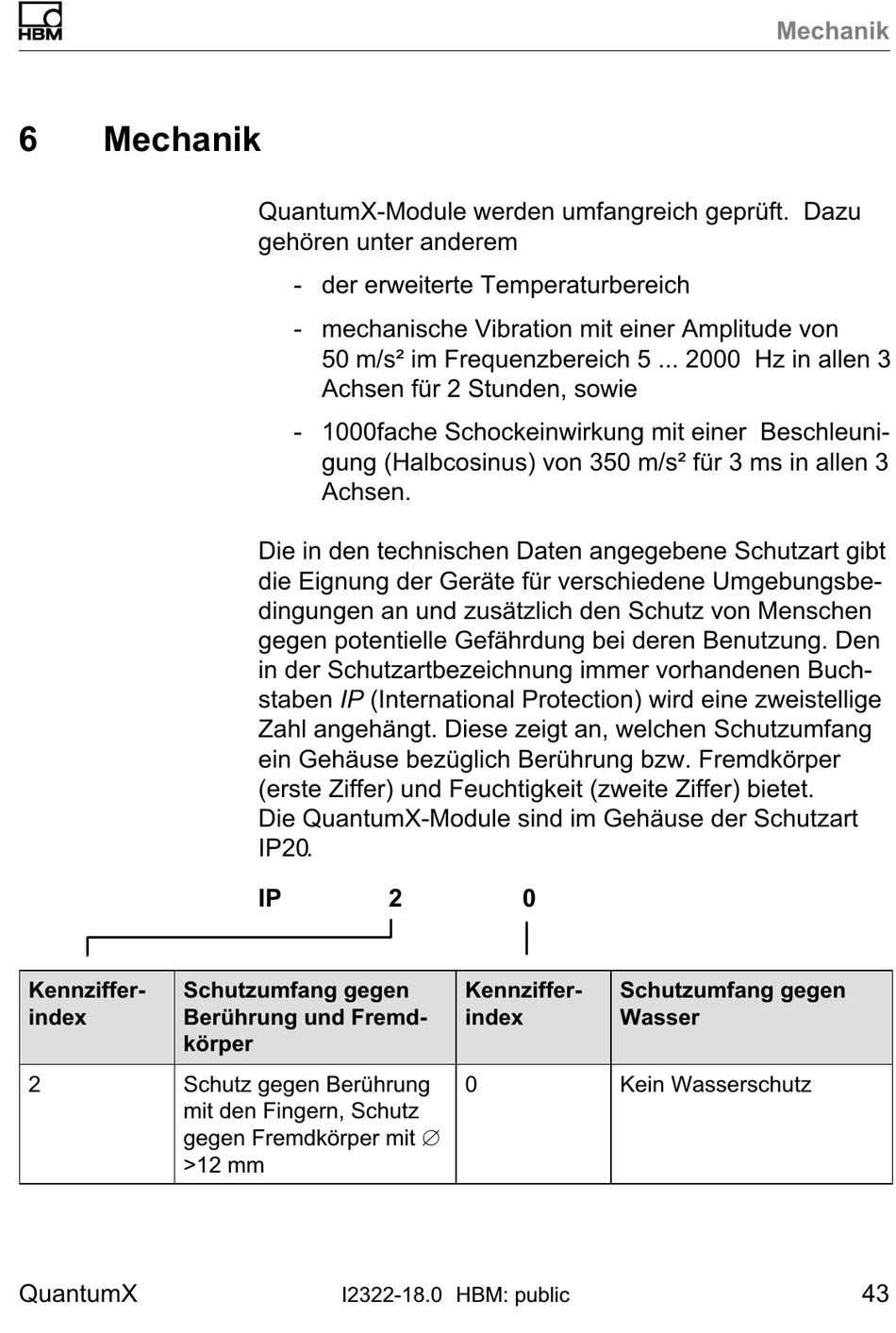

Mechanik

Kennziffer­ Schutzumfang gegen
index Berührung und Fremd­
körper
2 Schutz gegen Berührung
mit den Fingern, Schutz
gegen Fremdkörper mit 
>12 mm
QuantumX
QuantumX‐Module werden umfangreich geprüft. Dazu
gehören unter anderem
- der erweiterte Temperaturbereich
- mechanische Vibration mit einer Amplitude von
50 m/s² im Frequenzbereich 5 ... 2000 Hz in allen 3
Achsen für 2 Stunden, sowie
- 1000fache Schockeinwirkung mit einer Beschleuni­
gung (Halbcosinus) von 350 m/s² für 3 ms in allen 3
Achsen.
Die in den technischen Daten angegebene Schutzart gibt
die Eignung der Geräte für verschiedene Umgebungsbe­
dingungen an und zusätzlich den Schutz von Menschen
gegen potentielle Gefährdung bei deren Benutzung. Den
in der Schutzartbezeichnung immer vorhandenen Buch­
staben IP (International Protection) wird eine zweistellige
Zahl angehängt. Diese zeigt an, welchen Schutzumfang
ein Gehäuse bezüglich Berührung bzw. Fremdkörper
(erste Ziffer) und Feuchtigkeit (zweite Ziffer) bietet.
Die QuantumX-Module sind im Gehäuse der Schutzart
IP20.
IP 2
I2322-18.0 HBM: public
0
Kennziffer­ Schutzumfang gegen
index Wasser
0 Kein Wasserschutz
Mechanik
43
