Anschluss-LED
System-LED
Grün
Orange
Orange blinkend
Rot
Anschluss-LEDs
Alle LEDs sind orange
Alle LEDs blinken orange
Orange
QuantumX
8.3 MX440B Universalmessverstärker
An den Universalmessverstärker MX440B können Sie bis
zu vier Aufnehmer anschließen. Die Aufnehmer werden
über 15-polige D-SUB-15HD-Gerätebuchsen angeschlos­
sen. Alle Messkanäle sind untereinander und von der
Stromversorgung potentialgetrennt.
Die anschließbaren Aufnehmertypen und die Zustand­
sanzeige sind identisch mit dem Universalmessverstärker
MX840A (ohne CAN) (siehe Seite 101).

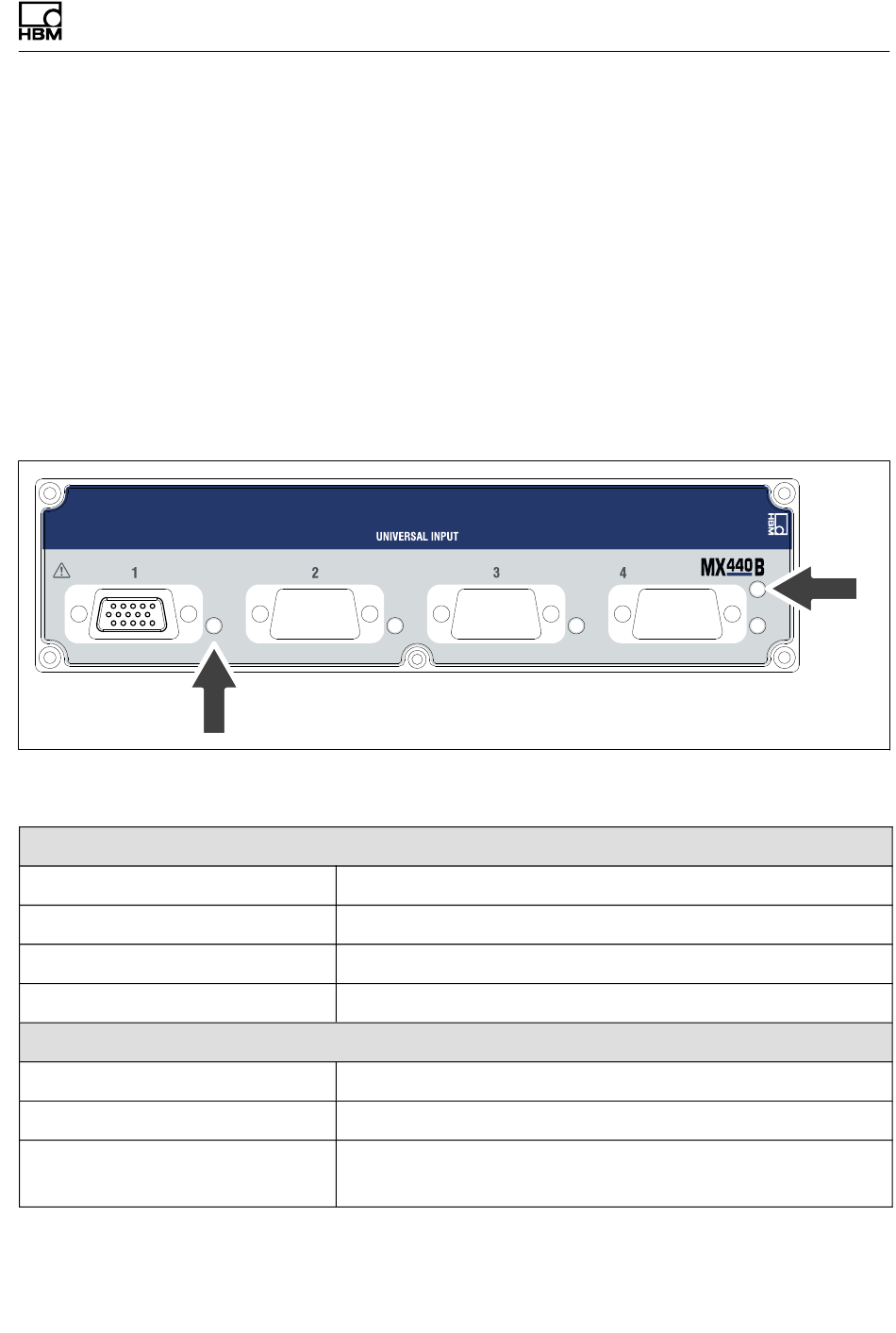

Abb. 8.4 Frontansicht MX440B
Fehlerfreier Betrieb
System ist nicht bereit, Bootvorgang läuft
Download aktiv, System ist nicht bereit
Fehler
Bootvorgang läuft (System ist nicht bereit)
Firmware Download aktiv (System ist nicht bereit)
Anschluss neu belegt, Aufnehmererkennung läuft
(Einmessen)
I2322-18.0 HBM: public
Module und Aufnehmer
System-
LED
103
