Aufnehmeranschluss
Abschluss-
widerstand
120
174
Hinweis
Sorgen Sie für eine korrekte Terminierung mit Abschluss­
widerständen, wie in Abb. 9.1 dargestellt. Der MX840B
enthält keine Terminierung, der MX471B enthält eine in­
terne Terminierung, die über Software aktiviert werden
kann.
Knoten 1 . . .

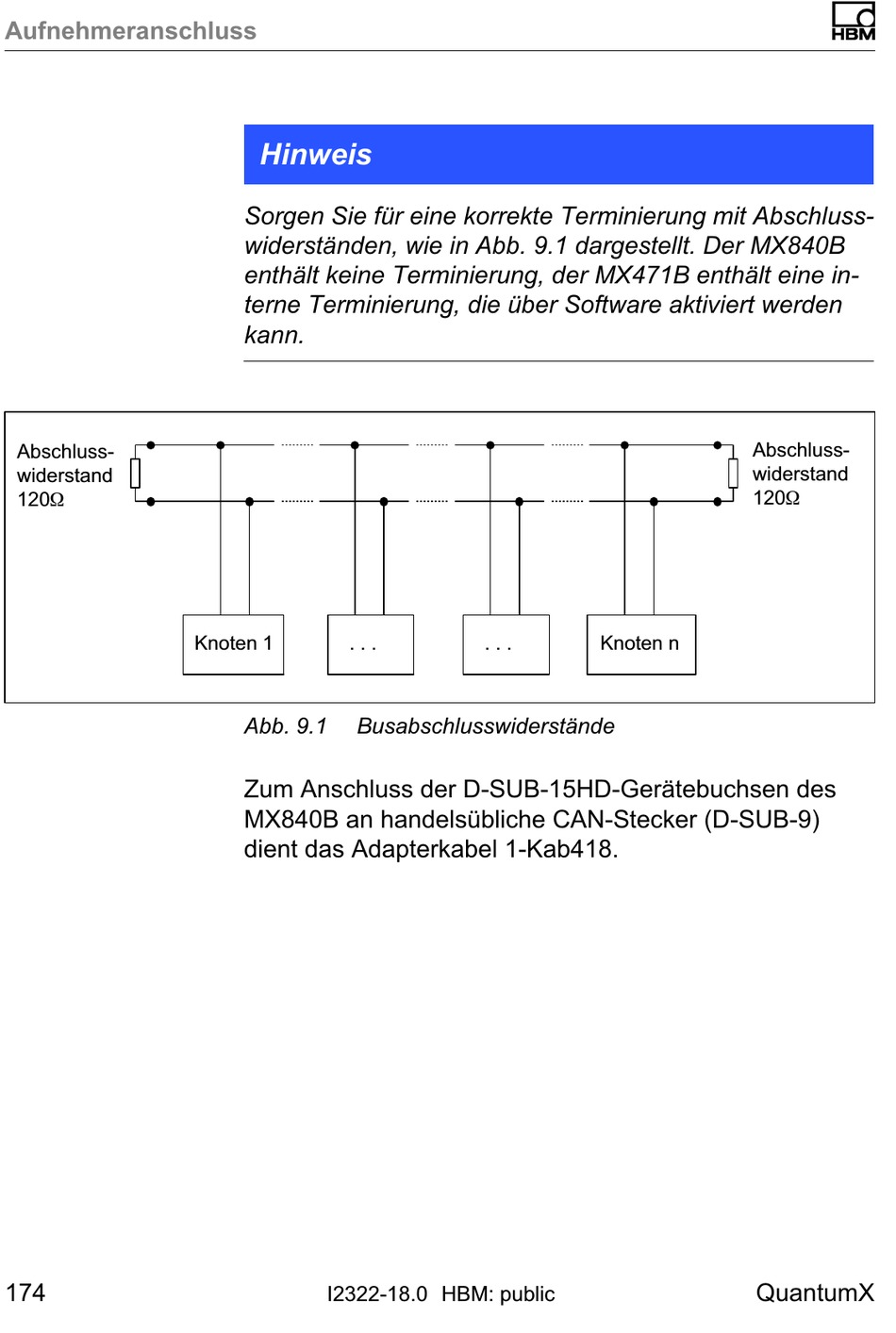

Abb. 9.1 Busabschlusswiderstände
Zum Anschluss der D-SUB-15HD-Gerätebuchsen des
MX840B an handelsübliche CAN-Stecker (D-SUB-9)
dient das Adapterkabel 1-Kab418.
I2322-18.0 HBM: public
. . . Knoten n
Abschluss-
widerstand
120
