Dynacode IP
Установка механизма печати на устройства (монтаж без рамы)
Если прибор применяется без монтажной рамы, то модуль печати может быть закреплён четырьмя винтами М6 с
верхней стороны. Максимальная глубина вкручивания винтов М6 составляет 6 мм.

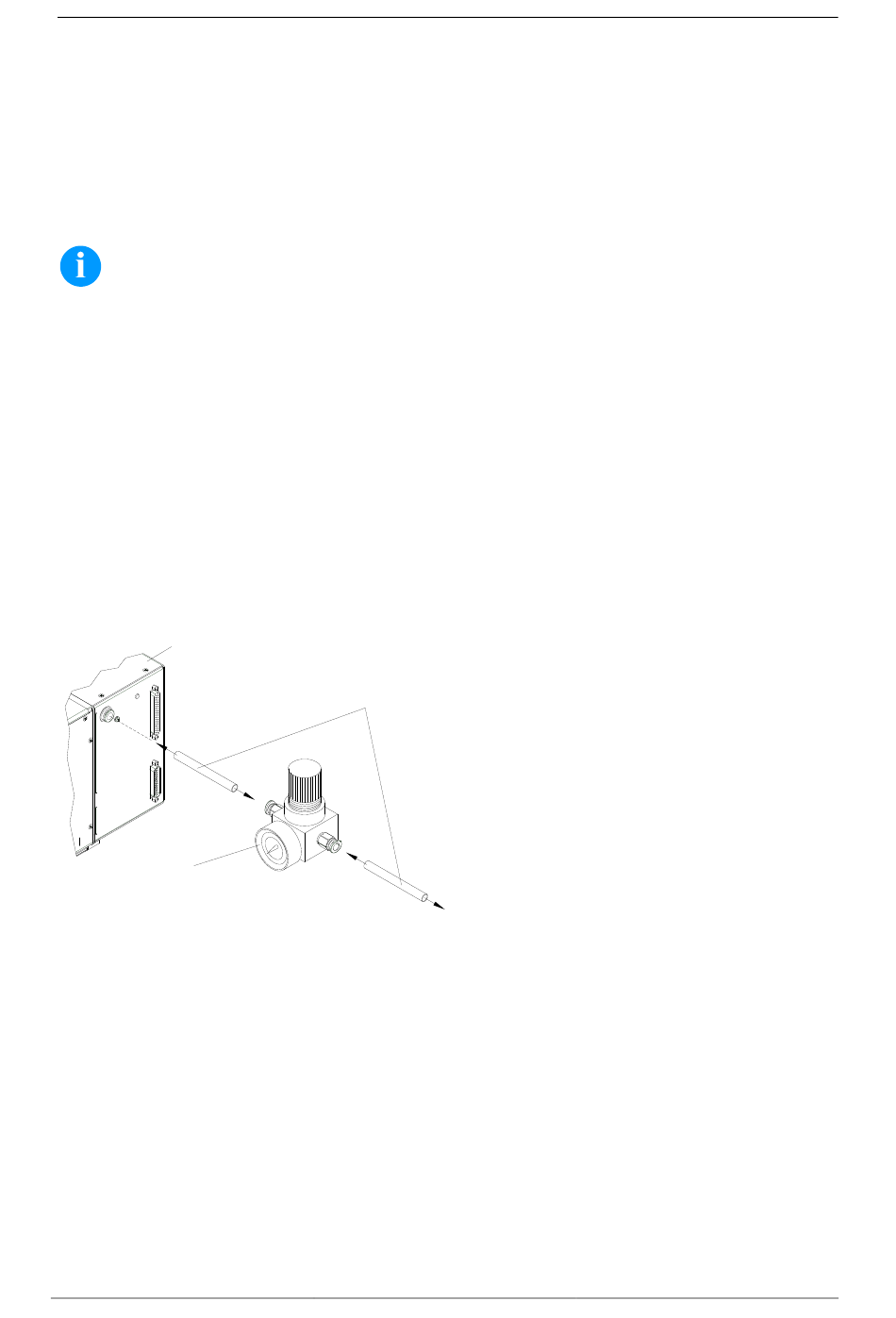

Подключение сжатого воздуха
Сжатый воздух для механики печатающей головки перед регулятором давления должен иметь постоянное давление не
менее 4 ... 6 бар. Максимальное давление перед регулятором давления составляет 7 бар и 4 бара - после регулятора.
УВЕДОМЛЕНИЕ!
Мы рекомендуем питание сжатым воздухом 4 бар.
Учтите приведённые далее пункты:
•
Сжатый воздух должен быть сухим и не содержать масла.
•
Входящий в комплект поставки регулятор давления с манометром подсоединяется с помощью пластиковой трубки
Ø 8 мм через вставное резьбовое соединение к линии сжатого воздуха. Таким же образом осуществляется
соединение между регулятором давления и механизмом печати через пластиковую трубку Ø 8 мм.
•
Регулятор давления следует расположить как можно ближе к механизму печати.
•
Регулятор давления разрешается использовать только по направлению стрелки, нанесённой на его нижней
стороне. Стрелка показывает направление движения воздуха.
•
Категорически запрещается перегибать пластиковые трубки.
•
Укорачивание трубки должно быть выполнено чистым, перпендикулярным разрезом без сдавливания трубки. При
необходимости используйте специнструмент (можно приобрести в специализированном магазине для
пневмооборудования).
•
В целом нужно обратить внимание на как можно меньшую длину 8-миллиметровых пластиковых трубок.
Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
266
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
Русский
