Auspacken/Einpacken des Direktdruckwerks
VORSICHT!
Verletzungsgefahr durch unvorsichtige Handhabung beim Anheben oder Absetzen des Geräts.
Gewicht des Direktdruckwerks nicht unterschätzen (9 ... 12 kg).
Direktdruckwerk beim Transport vor unkontrollierten Bewegungen sichern.
Direktdruckwerk aus dem Karton heben.
Direktdruckwerk auf Transportschäden prüfen.
Transportsicherung aus Schaumstoff im Druckkopfbereich entfernen.
Lieferung auf Vollständigkeit prüfen.
Lieferumfang
•
Druckmechanik.
•
Ansteuerelektronik.
•
Netzkabel.
•
Reinigungskassette.
•
Verbindungskabel.
•
Miniregler.
HINWEIS!
Originalverpackung für eventuelle spätere Lieferungen aufbewahren.

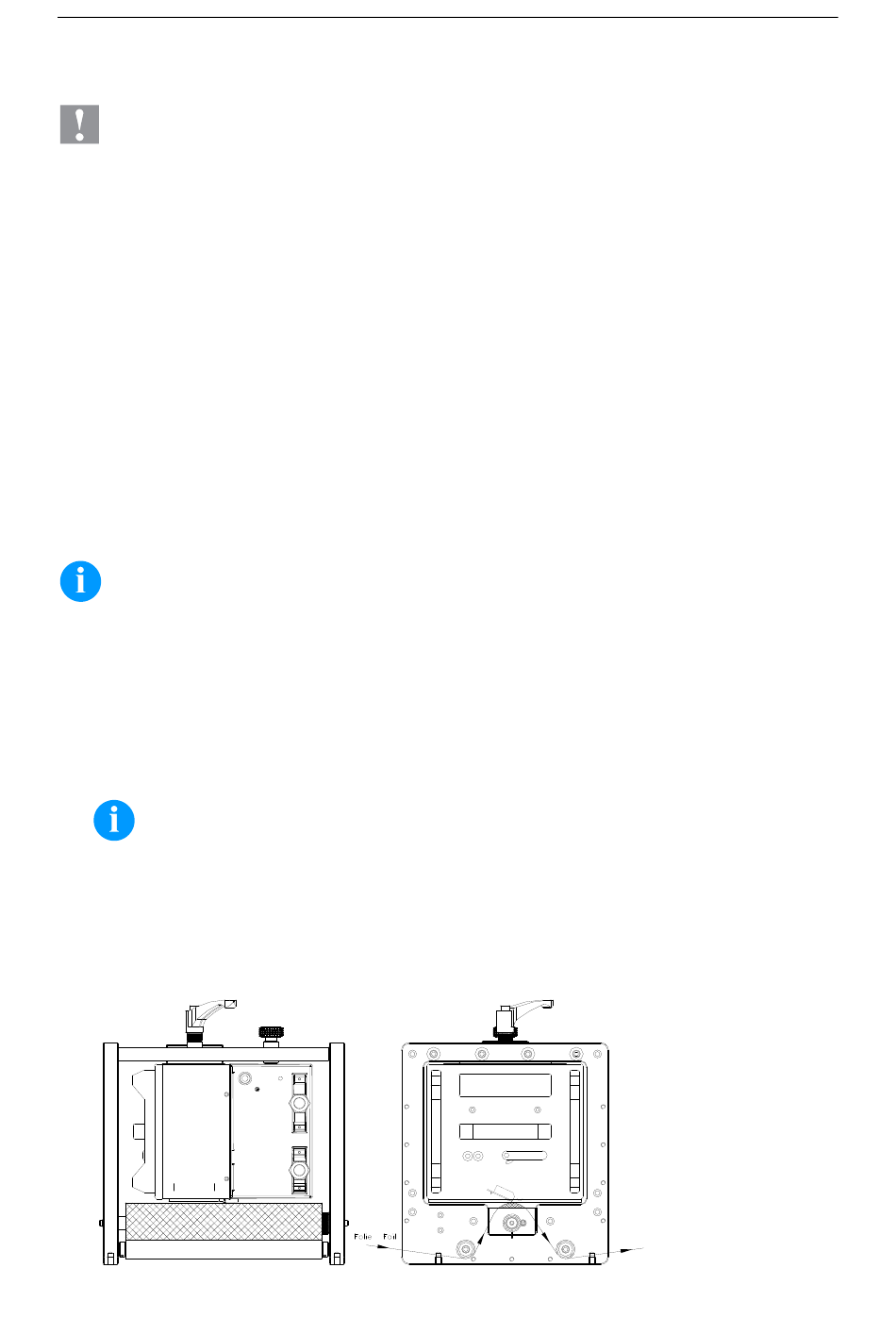

Anbau der Druckmechanik an Maschinen (Einbau mit Rahmen)
Auf der Unterseite des Einbaurahmens befinden sich jeweils zwei M8-Gewinde, die zur Befestigung der an der Maschine
benutzt werden können. Zusätzlich werden multifunktionale Verbindungsstücke mitgeliefert.
Folgende Richtlinien sind zu beachten:
•
Maximale Einschraubtiefe in den M8-Gewinden beträgt 10 mm.
•
Druckmechanik muss mit einem Abstand vom Druckkopf zur Gegendruckplatte von 2 ... 3 mm eingebaut werden.
HINWEIS!
Ein Abstand von 2 mm ist empfehlenswert.
Ein geringerer Abstand ist auf Grund der Dichtleiste an der Unterseite der Druckmechanik nicht möglich, da diese
sonst auf der Gegendruckplatte oder Druckwalze aufsitzt.
•
Die besten Druckergebnisse werden erzielt, wenn das Silikon der Druckwalze aus einer Härte von ca. 40° ... 50° Shore A
besteht bzw. das Elastomer der Gegendruckplatte eine Härte von ca. 60 ± 5 Shore A aufweist (Mittenrauhwert Ra ≥ 3,2
mm).
•
Gegendruckplatte muss parallel zur Linearbewegung der zu bedruckenden Folie und zur Brennlinie des Druckkopfs
angebracht werden. Parallelitätsabweichungen zur Brennlinie und Vertiefungen in der Platte führen zu einem schwächeren
Druckbild an diesen Stellen.
•
Manometer.
•
Pneumatikschlauch.
•
Steckverschraubung.
•
I/O Zubehör (Gegenstecker für I/Os.
•
Abdeckungen für nicht genutzte
Steckverbindungen.
•
1 Rolle Transferband.
Deutsch
•
Pappkern (leer), auf
Transferbandaufwicklung vormontiert.
•
Reinigungsfolie für Druckkopf.
•
Dokumentation.
•
Druckertreiber CD.
Dynacode IP
85
