Podłączenie mechanizmu drukującego do maszyn (montaż bez ramy)
Jeśli urządzenie będzie używane bez ramy montażowej, moduł drukujący można zamocować od strony górnej czterema
śrubami M6. Maksymalna głębokość wkręcania śrub M6 wynosi 6 mm.
Podłączenie zasilania sprężonym powietrzem
Zasilanie sprężonym powietrzem dla mechanizmu głowicy drukującej przed regulatorem ciśnienia musi zapewniać minimalne
ciągłe ciśnienie na poziomie 4 ... 6 barów. Maksymalne ciśnienie przed regulatorem ciśnienia wynosi 7 barów i 4 bary za
regulatorem.
NOTYFIKACJA!
Zalecane ciśnienie sprężonego powietrza wynosi 4 bary.
Należy przestrzegać przy tym następujących wytycznych:
Sprężone powietrze musi być suche i niezaolejone.
Dostarczony regulator ciśnienia z manometrem podłącza się do układu zasilania sprężonym powietrzem wężem
pneumatycznym Ø 8 mm, wkładanym we wtyk i dokręcanym śrubami. Regulator ciśnienia i mechanizm drukujący również
są połączone wężem pneumatycznym Ø 8 mm.
Regulator ciśnienia powinien znaleźć się jak najbliżej mechanizmu drukującego.
Regulator ciśnienia może pracować tyko w kierunku strzałki (znajduje się ona w części dolnej). Strzałka wskazuje kierunek
przepływu powietrza.
Węża pneumatycznego nigdy nie wolno załamywać.
Wąż pneumatyczny skraca się czystym, prostopadłym cięciem, bez zagniatania ścianek węża. W razie potrzeby należy
używać do tego specjalnego narzędzia (dostępne w wyspecjalizowanych sklepach z wyposażeniem pneumatycznym).
Uważać na dopuszczalną minimalną długość 8-milimetrowych węży pneumatycznych.

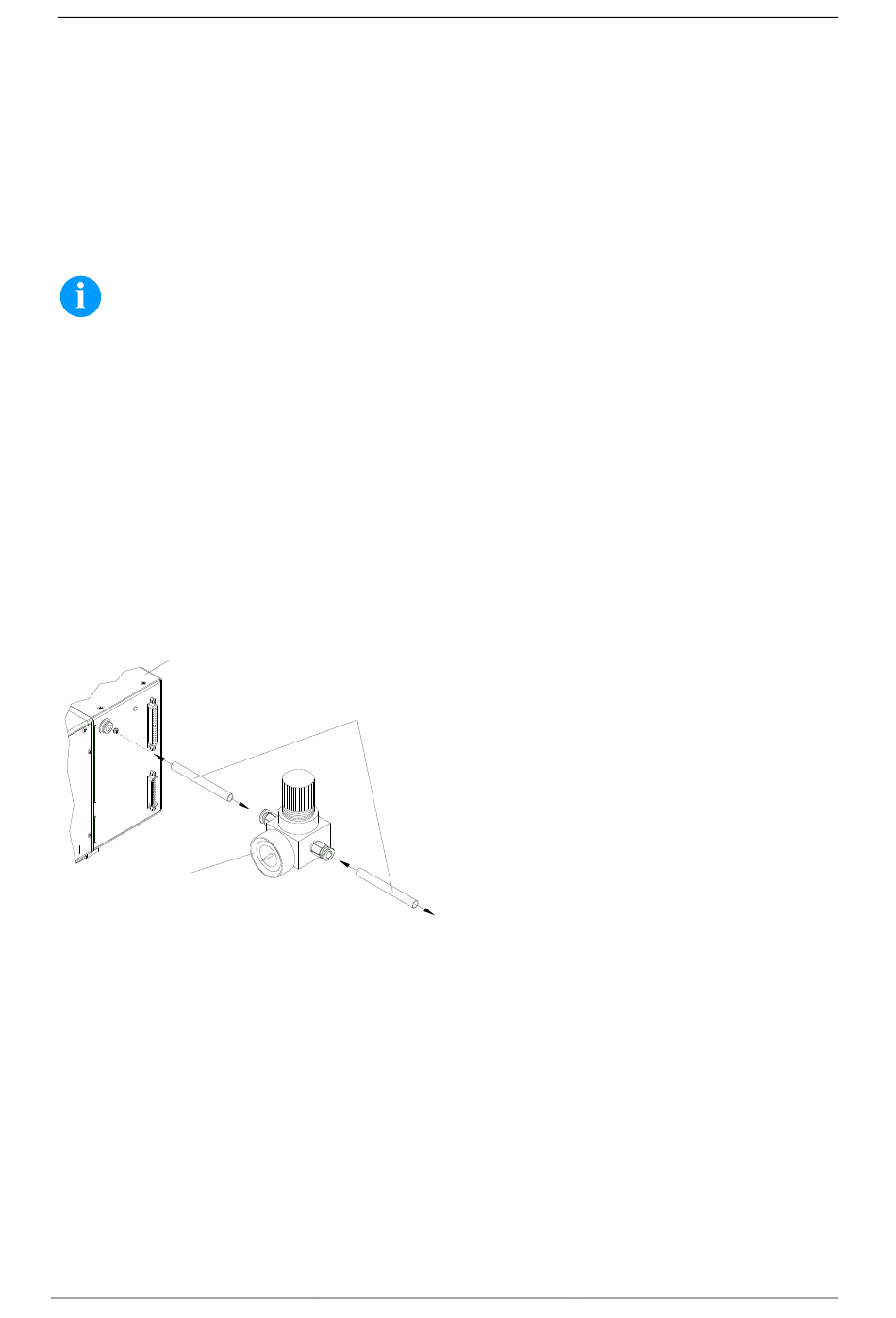

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
230
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
