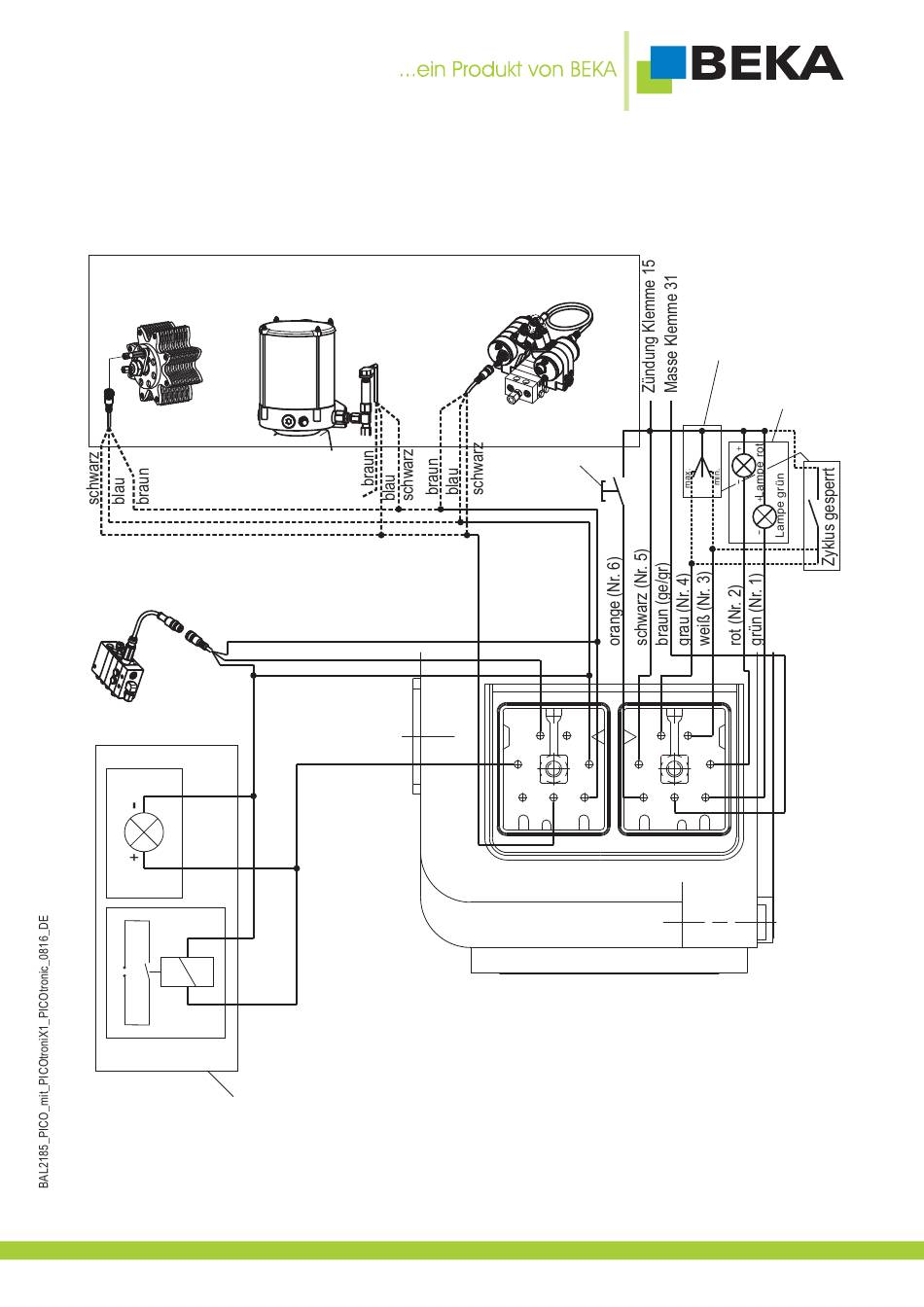

10.3.3 Anschlussplan für die Zentralschmierpumpe PICO mit integrierter Steuerung PICO-tronic
Abb. 46:
wahlweise
Zyklustaktsteuerung
Systemdrucküberwachung
(Näherungsschalter
(Druckbegrenzungsventil
z. B. am Schmierritzel)
Taktsteuerung
(Näherungsschalter
am Progressivverteiler)
braun
schwarz
blau
Statussignal
Externe Lampe
Starterfreigaberelais
wahlweise
Leitungsbruchüberwachung
mit Mikroschalter)
frei
39
(am Progressivverteiler)
Zwischenschmier-
taster
4
3
5
2
1
6
7
(Nr. ..) = Kabel-Nr. bei einfarbigem Kabel
Drei-Rasten-Schalter
für Anpassung an die
Einsatzbedingungen
Externe
Signallampen
wahl-
weise
4
3
2
5
6
1
7
© BEKA 201 Alle Rechte vorbehalten!
