c) Entfernen sie das Motorschutzgehäuse (Pos. 1,Abb. 64).
Achten Sie dabei darauf, das die Motorkabel nicht abreißen.
Achtung!
d) Lösen Sie die Stecker der Motorkabel (Pos. 2 und 3,Abb. 64) und stecken Sie sie an der neuen Steuerung wieder
an. Das rote Kabel am roten Steckanschluss (Pos. 2, Abb. 64) und das grüne Kabel am grünen Steckanschluss
(Pos. 3,Abb. 64).

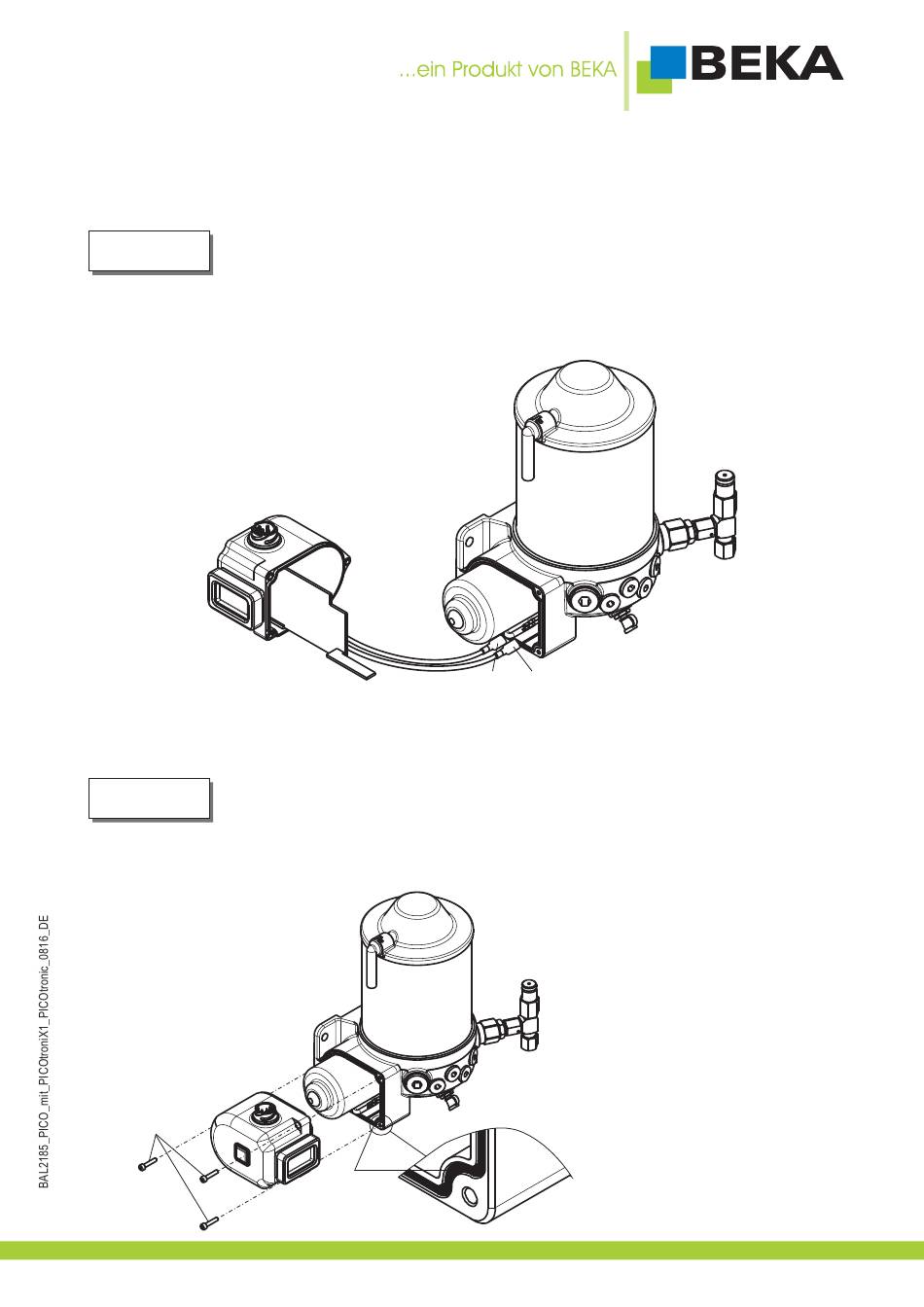

Abb. 64:
e) Stecken Sie das Steuerungsgehäuse wieder auf das Pumpengehäuse
Achten Sie dabei darauf, dass die Dichtung (Pos. 4, Abb. 64) nicht beschädigt wird da sonst
Achtung!
Wasser in die Steuerung eintritt. Dadurch würde die Steuerung zerstört. Die Garantie erlischt in
diesem Fall.
f) Ziehen Sie die Schrauben (Pos. 5, Abb. 65) wieder an (Drehmoment ca. X Nm).
