Pumpenelemente

Für den Einsatz in den unterschiedlichen Zentralschmiersystemen bzw. für deren Kombination, können in die
Zentralschmierpumpe PICO zwei verschiedene Bauarten von Pumpenelementen eingebaut werden.
7.4.1 Pumpenelemente für Progressiv-Zentralschmieranlagen
Für Progressiv-Zentralschmieranlagen stehen ein mengenverstellbares Pumpenelement und ein Pumpenelement mit
vier verschiedenen fest eingestellten Fördermengen zur Verfügung. Diese Pumpenelemente können mit oder ohne
Druckbegrenzungsventil geliefert werden (siehe 17. Ersatzteilzeichnung und 18. Ersatzteilliste).
Mengenverstellbares Pumpenelement PE-120 FV:
Die Fördermenge des Pumpenelements PE-120 FV kann von 0,12 cm auf 0,04 cm reduziert werden.
Das Pumpenelement PE-120 FV kann mit einen Rohranschluss Ø6 (Abb. 4) oder Ø8 (Abb. 5) geliefert werden (siehe 17.
Ersatzteilzeichnung und 18. Ersatzteilliste).

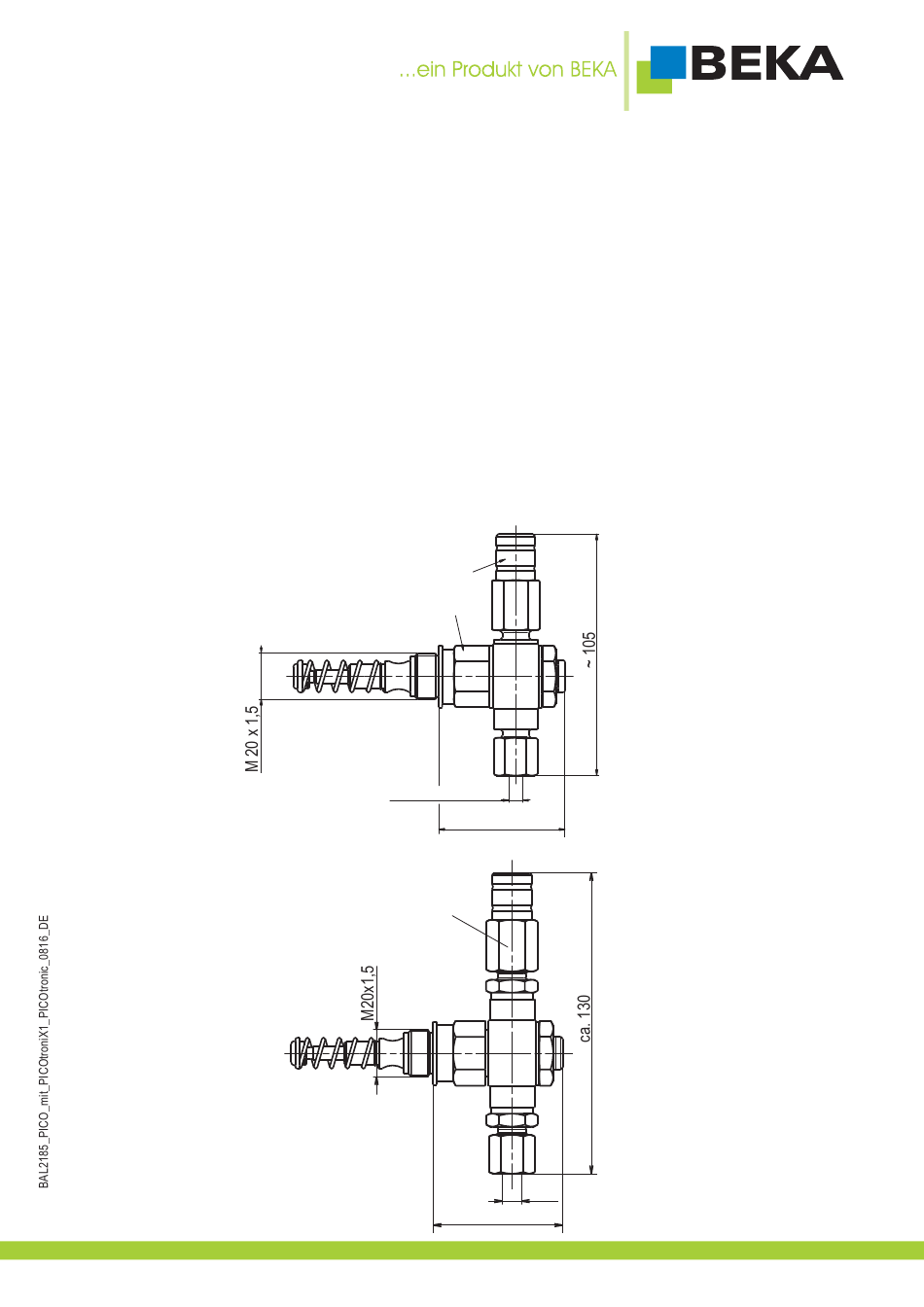

Abb. 4:
Überdruckventil auf 280 bar fest eingestellt
Abb. 5:
Druckbegrenzungsventil auf 280 bar voreingestellt
3
SW 24
Rohranschluss Ø 6
ca. 55
Ø8
ca. 55
15
3
