9.1.2 Funktionsablauf

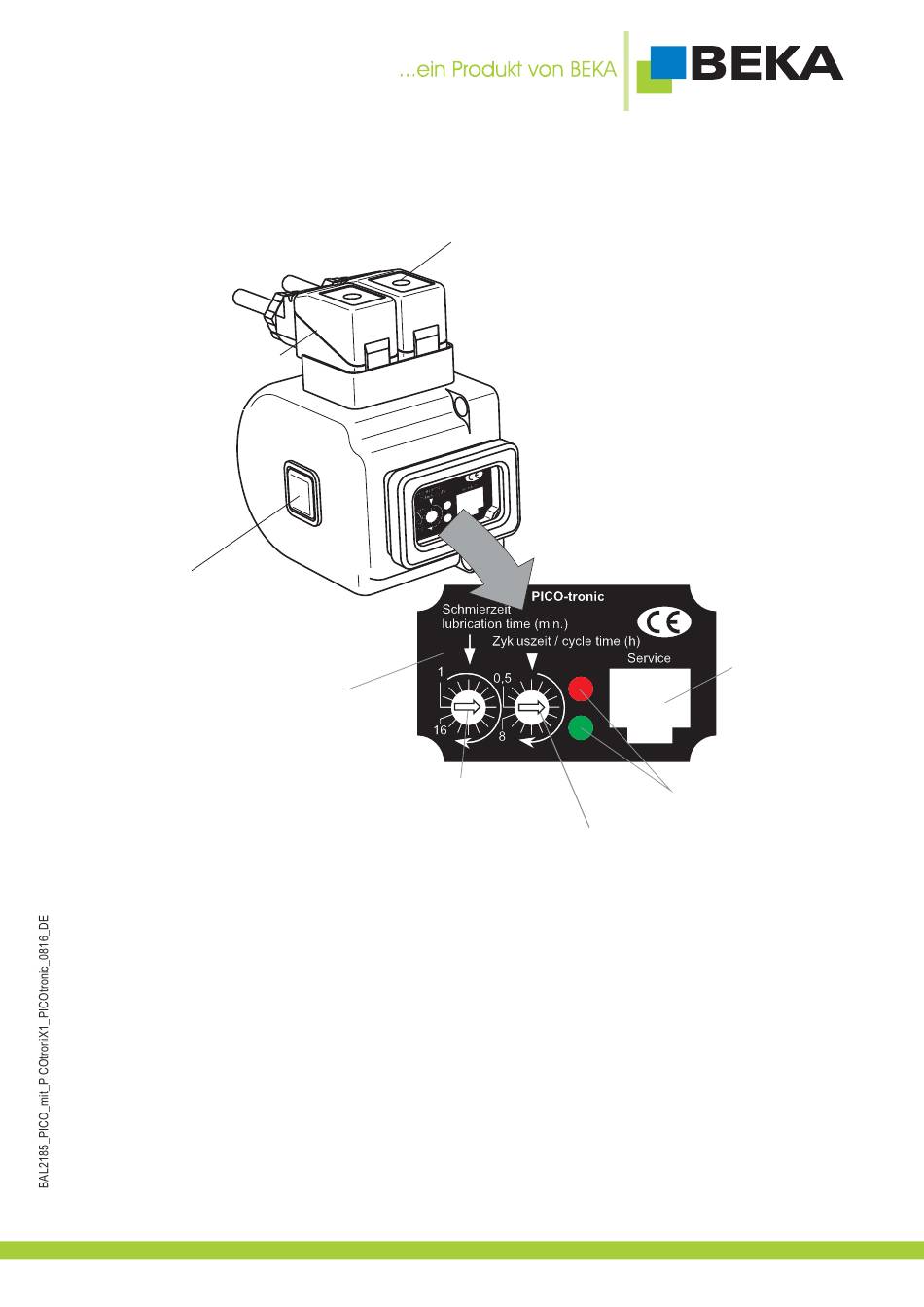

Abb. 28:
Anschlussstecker
für die Zusatzausrüstungen
Hirschmann 7-polig
GO610WF
Zwischenschmiertaster
Aufkleber im Sichtfenster
Beim Erstanschluss der Steuerung beginnt eine Schmierung.
Bei jedem Einschalten der Spannung (Zündung) leuchten die rote und grüne LED im Sichtfenster der Steuerung für ca.
1,5 sec. und zeigen die Funktionsbereitschaft der Steuerung an.
Wird die Spannung während des Zyklusablaufes oder der Schmierdauer unterbrochen (Zündung ausgeschaltet),
werden die Daten im Datenspeicher der Steuerung gespeichert. Wird die Spannung (Zündung) wieder eingeschaltet,
beginnt der Zyklusablauf wo er zuvor unterbrochen wurde.
Bei eingeschalteter Zündung kann zu jeder Zeit durch Drücken der Zwischenschmiertaste eine Zwischenschmierung
ausgelöst werden. Die aktuelle Zyklusdaten werden gelöscht und es beginnt sofort eine Schmierung.
Einige Störungen müssen nach der Fehlerbehebung durch Drücken der Zwischenschmiertaste zurück gesetzt werden.
Die Pumpe beginnt dann sofort mit einer Schmierung.
Rasterschalter zum Einstellen der
Schmierzeit
Rasterschalter zum Einstellen der Zykluszeit
Anschlussstecker
für den Spannungsanschluss
Hirschmann 7-polig
GO070WF
27
Anschluss der
Systemdiagnose
LEDs zur Anzeige des
Funktionszustandes
© BEKA 201 Alle Rechte vorbehalten!
