7.5

Druckbegrenzungsventile

7.5.1 Druckbegrenzungsventile ohne Mikroschalter (Standard)

Die einzelnen Schmierkreise einer Progressiv-Zentralschmieranlage können durch ein am Pumpenelement angebautes
Druckbegrenzungsventil (Ausführung Kugelventil) abgesichert werden (nur bei Pumpenelementen PE-60 F bis PE-170
F und PE-120 FV.).

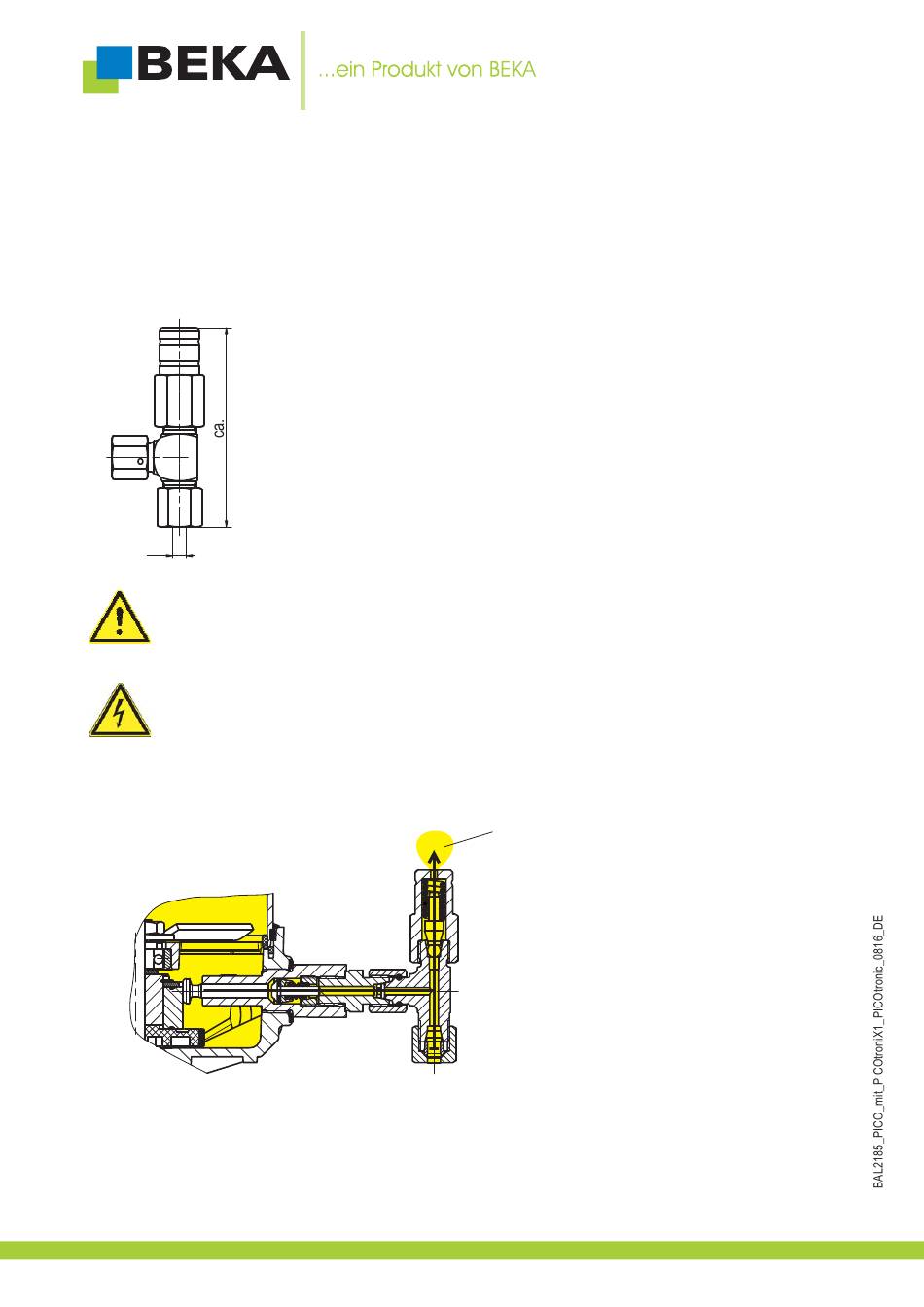

Abb. 16:
Ø6
Schmierstoff tritt am Druckbegrenzungsventil unter hohem Duck aus (280 bar)!
Tragen Sie eine Schutzbrille und halten Sie sich auch sonst nicht direkt im Bereich des Druckbe-
grenzungsventils auf, wenn eine Störung an der Zentralschmieranlage vorliegt.
Entlasten Sie die Zentralschmieranlage, bevor Sie mit denArbeiten beginnen.
Arbeiten Sie nie bei eingeschalteter Spannung an der Zentralschmieranlage oder der Zentralschmierpumpe!

Funktionsbeschreibung

Steigt der Druck im Schmiersystem auf mehr als 280 bar, tritt der Schmierstoff oben am Druckbegrenzungsventil aus.
Abb. 17:
© BEKA 201 Alle Rechte vorbehalten! 6
Fettaustritt
