Leitungsmontage

·
FachgerechteAuslegung!
·
Bei Verwendung von Rohrleitungen nur gereinigte, nahtlose Präzisionsstahlrohre verwenden!
·
Rohrleitungen fachgerecht verspannungsfrei montieren!
·
Druckdichtheit der Verschraubungen beachten!
·
Alle Bauteile müssen für den maximalen Betriebsdruck (siehe Technische Daten) zugelassen sein.
11

Inbetriebnahme

11.1

Einstellen der integrierten Steuerung

Die Schmier- und / oder Zyklusdauer kann mit Hilfe der Rasterschalter im Sichtfenster der Steuerung (Abb. 53) geändert
werden.
Zur Änderung der Einstellungen den Rahmen am Sichtfenster der Steuerung (Abb. 23) mit einem flachen
Schraubendreher entfernen, die vier Kreuzschlitzschrauben lösen und den transparenten Schutzdeckel entfernen.
Die Zyklusdauer bzw. die Schmierdauer kann mit einem flachen Schraubendreher eingestellt werden.
Bei unsachgemäßem Verschließen des Verschlussdeckels tritt Wasser in die Steuerung ein,
Achtung!
wodurch diese zerstört wird. Die Garantie erlischt in diesem Fall.

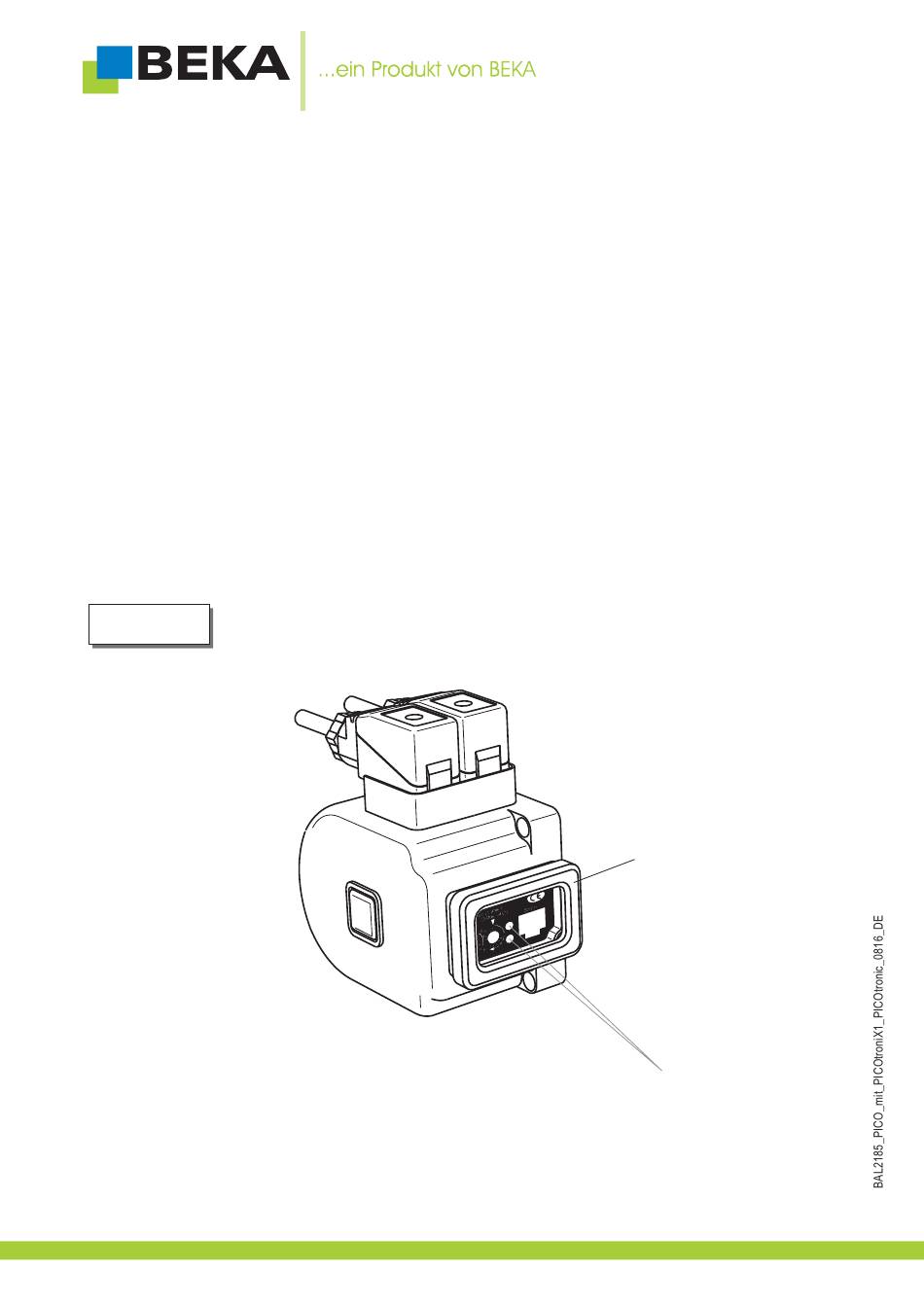

Abb. 53:
© BEKA 201 Alle Rechte vorbehalten! 6
Rasterschalter zum Verändern der Schmier- und Zyklusdauer
44
Rahmen
