7.5.2 Druckbegrenzungsventile mit Mikroschalter

Soll ein Schmierkreis elektronisch überwacht werden (siehe 9.4 Zusatzfunktion Systemdrucküberwachung), muss am
Druckbegrenzungsventil ein Mikroschalter angebaut werden. Das Druckbegrenzungsventil wird mit Mikroschalter mit
freiem Kabelende (Abb. 18) geliefert (siehe 17. Ersatzteilzeichnung und 18. Ersatzteilliste).

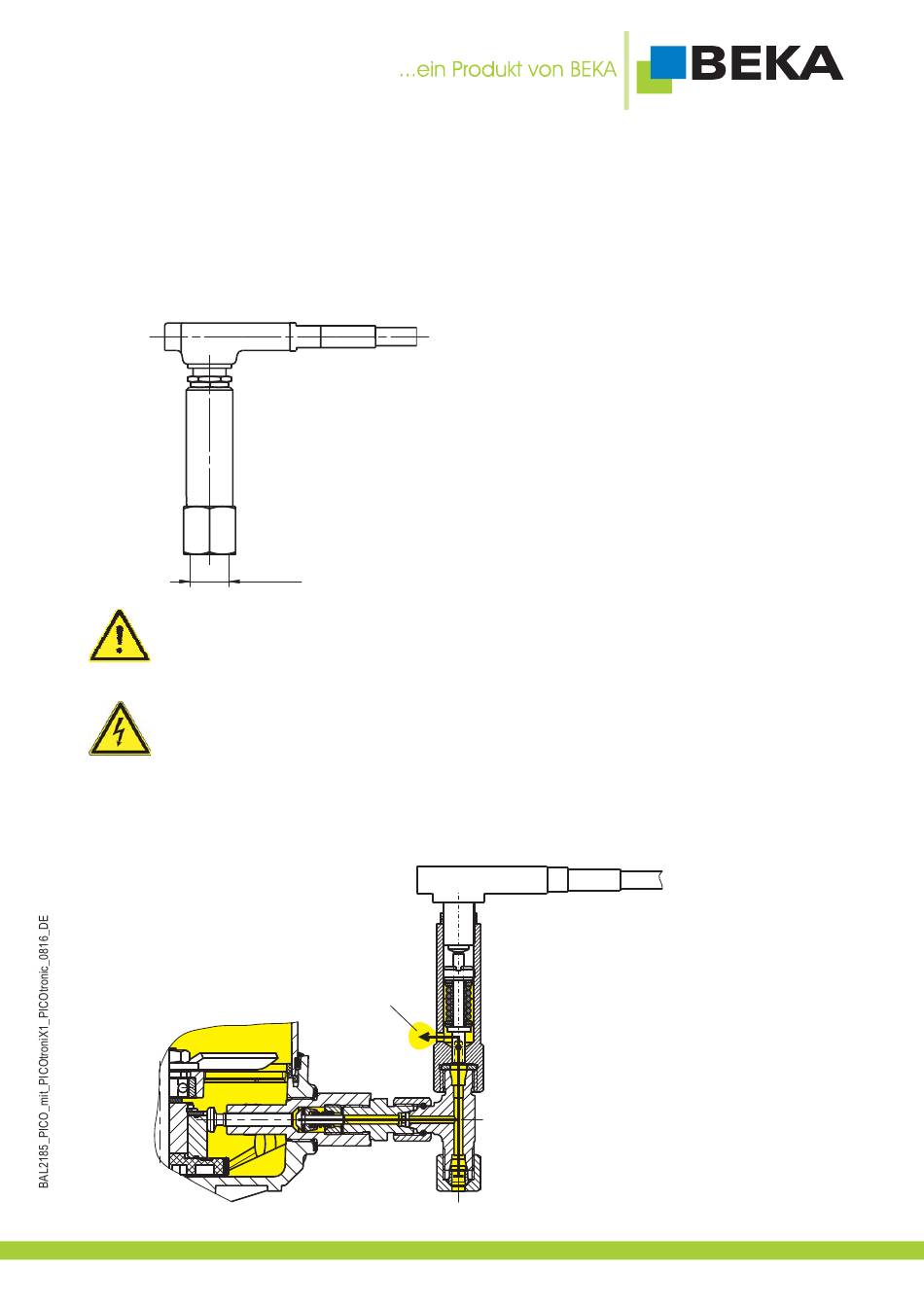

Abb. 18:
M14x1,5
Schmierstoff tritt am Druckbegrenzungsventil unter hohem Duck aus (280 bar)!
Tragen Sie eine Schutzbrille und halten Sie sich auch sonst nicht direkt im Bereich des Druckbe-
grenzungsventils auf, wenn eine Störung an der Zentralschmieranlage vorliegt.
Entlasten Sie die Zentralschmieranlage, bevor Sie mit denArbeiten beginnen.
Arbeiten Sie nie bei eingeschalteter Spannung an der Zentralschmieranlage oder der Zentralschmierpumpe!
Funktionsbeschreibung:
Steigt der Druck im Schmiersystem auf mehr als 280 bar, tritt der Schmierstoff seitlich am Druckbegrenzungsventil aus
und der Mikroschalter wird betätigt.
Abb. 19:
Fettaustritt
19
