9.4

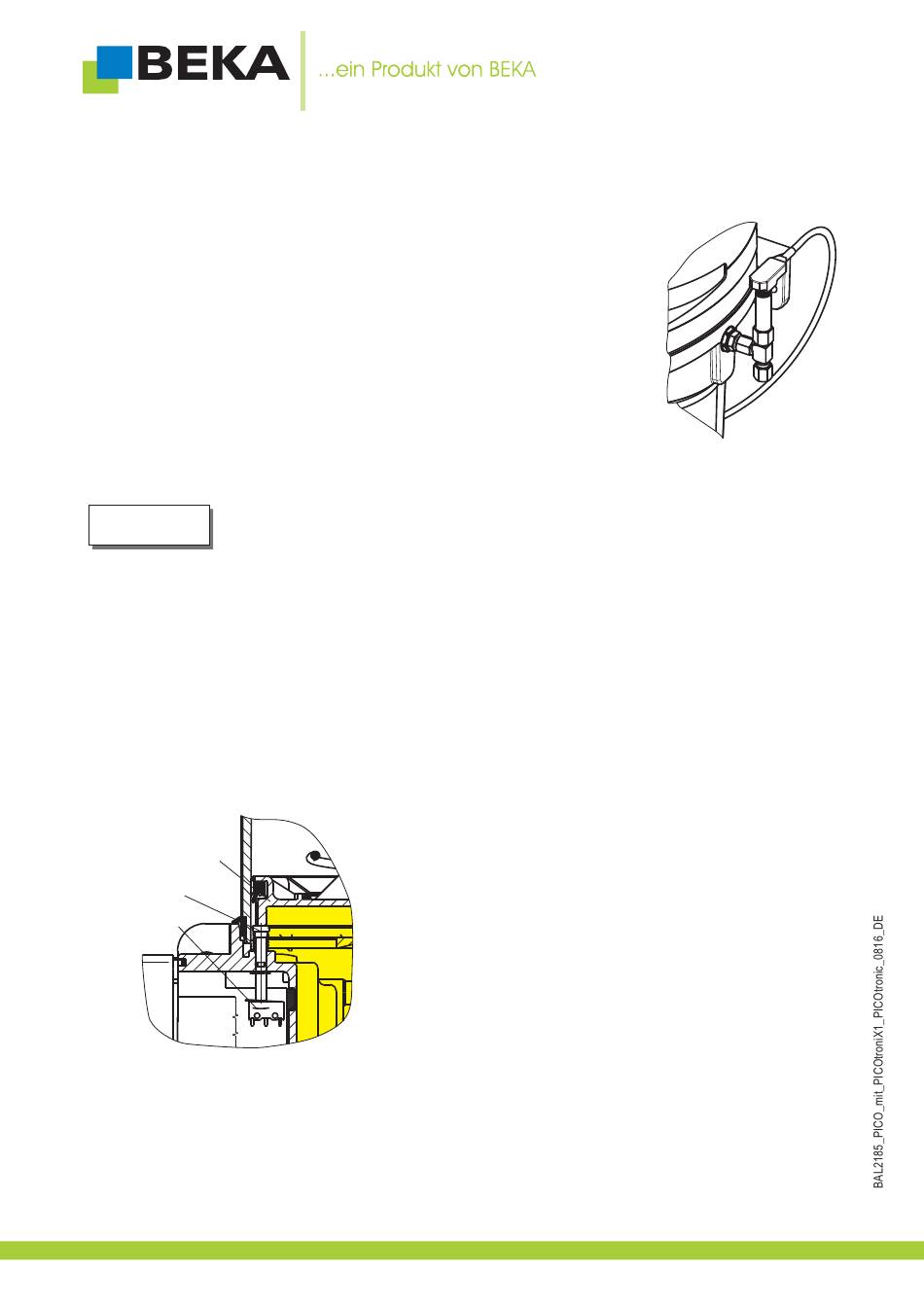

Zusatzfunktion Systemdruckkontrolle

Mit Hilfe eines am Druckbegrenzungsventil (Ausführung Kolbenventil) ange-
brachten Mikroschalters (siehe 7.5.2 Druckbegrenzungsventile mit Mikro-
schalter) kann der max. Betriebsdruck derAnlage überwacht werden.
Steigt der Druck im Leitungssystem der Anlage auf mehr als 280 bar spricht das
Druckbegrenzungsventil an.
Der Mikroschalter sendet ein Signal an die Steuerung. Diese schaltet die Pumpe
ab und zeigt eine Störung an. (siehe 12.3 Blinksignale der integrierten
Steuerung PICO-tronic).
Die Störung muss nach dem Beheben der Fehlerursache durch Drücken der
Zwischenschmiertaste (sieheAbb. 29) zurückgesetzt werden.
Der Anschluss an die Steuerung erfolgt über den linken Hirschmannstecker am
Steuerungsgehäuse der Pumpe (sieheAbb. 29).
Wird die Zusatzfunktion Systemdruckkontrolle verwendet sind folgende Funktionen nicht möglich:
Hinweis!
· Betriebsart Zyklussteuerung taktabhängig
· Überwachung der Leitungen der Zentralschmieranlage (Leitungsbruch)
9.5 Funktion Füllstandskontrolle
In die Zentralschmierpumpe PICO ist standardmäßig eine Füllstandskontrolle integriert. Diese kann mit Hilfe der
integrierten Steuerung PICO-tronic elektronisch ausgewertet werden.
Ist der Vorratsbehälter der Pumpe leer, betätigt der Folgekolben einen Stößel, der auf einen Taster drückt. Dieser sendet
ein Signal an die Steuerung, welche die Pumpe abschaltet. Damit wird vermieden das Luft in das System gepumpt wird.
Abb. 37:
Folgekolben
Taststift
Schalter
© BEKA 201 Alle Rechte vorbehalten! 6
Wird der Behälter aufgefüllt, unterbricht der Schalter das Signal und
die Störung wird automatisch zurück gesetzt.
32
Abb. 36:
