Einbauposition der Pumpenelemente
In die Zentralschmierpumpe PICO können verschiedene Arten von Pumpenelementen eingebaut werden (siehe 7.4
Pumpenelemente).

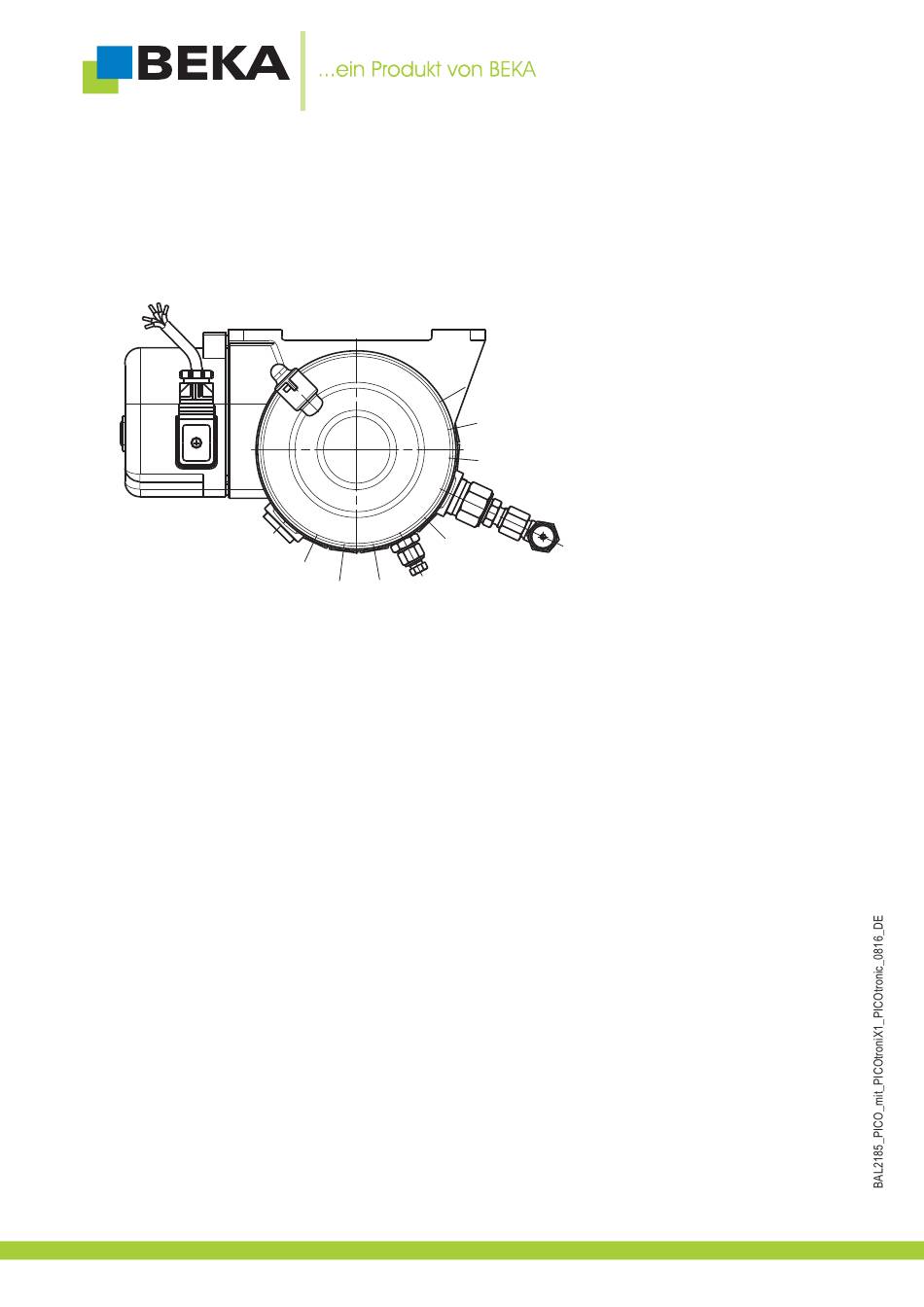

Abb. 47:
1
2
3
10
5
4
9
6
8
7
Die Pumpenelemente PE-60 F, PE-120 F, PE-170 F und PE-120 FV können in die Pumpenauslässe Nr. 4 und Nr. 10
(sieheAbb. 47) eingeschraubt werden.
Die Pumpenelemente PE-5 bis PE-50 können in die Pumpenauslässe Nr. 1 bis Nr. 3 und Nr. 5 bis Nr. 9 (siehe Abb. 47)
eingeschraubt werden.
Entfernen Sie die Verschlussschraube mit Hilfe eines Innensechskantschlüssels SW 10 für die Auslässe Nr. 4 und Nr. 10
(siehe Abb. 47) und für die Auslässe Nr. 1 bis Nr. 3 und Nr. 5 bis Nr. 9 (siehe Abb. 47) mit einem Innensechskantschlüssel
SW 6 aus dem Pumpenauslass, in den Sie das Pumpenelement einschrauben wollen.
Wechseln Sie die Dichtung (wird mit dem Pumpenelement mitgeliefert) um zu vermeiden, dass beschädigte Dichtungen
wiederverwendet werden.
