Mit Bajonettstecker; Mit Hirschmannstecker - BEKA PICO-troniX1 Original - Betriebs- Und Montageanleitung

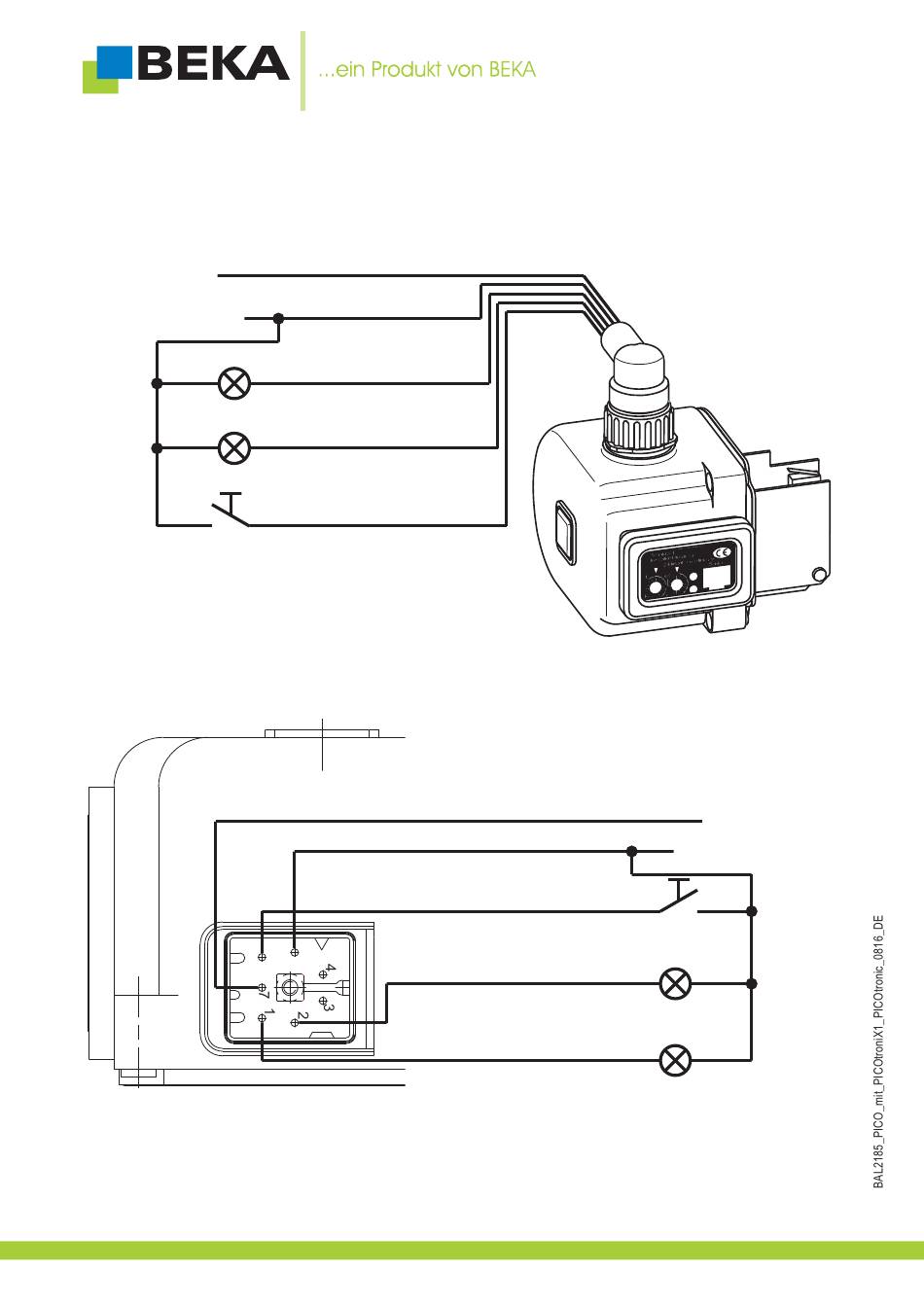

10.3.1 Anschlussplan für die Zentralschmierpumpe PICO mit integrierter Steuerung PICO-troniX1 mit
Bajonettstecker
Abb. 44:
Masse, Klemme 31
+ Zündung, Klemme 15
Lampe rot
Lampe grün
Zwischenschmiertaster
10.3.2 Anschlussplan für die Zentralschmierpumpe PICO mit integrierter Steuerung PICO-troniX1 mit
Hirschmannstecker
Abb. 45:
© BEKA 201 Alle Rechte vorbehalten! 6
braun (Nr. ge/gr)
schwarz (Nr. 3)
rot (Nr. 2)
grün (Nr. 1)
orange (Nr. 4)
5
6
braun (Nr. ge/gr)
schwarz (Nr. 3)
orange (ge/gr)
Zwischenschmiertaster
rot (Nr. 2)
grün (Nr. 1)
38
Masse, Klemme 31
+ Zündung, Klemme 15
Lampe rot
Lampe grün
