8.4 Funktion Füllstandskontrolle
In die Zentralschmierpumpe PICO ist standardmäßig eine Füllstandskontrolle integriert. Diese kann mit Hilfe der
integrierten Steuerung PICO-troniX1 elektronisch ausgewertet werden.
Ist der Vorratsbehälter der Pumpe leer, betätigt der Folgekolben einen Stößel, der auf einen Taster drückt. Dieser sendet
ein Signal an die Steuerung, welche die Pumpe abschaltet. Damit wird vermieden, das Luft in das System gepumpt wird.

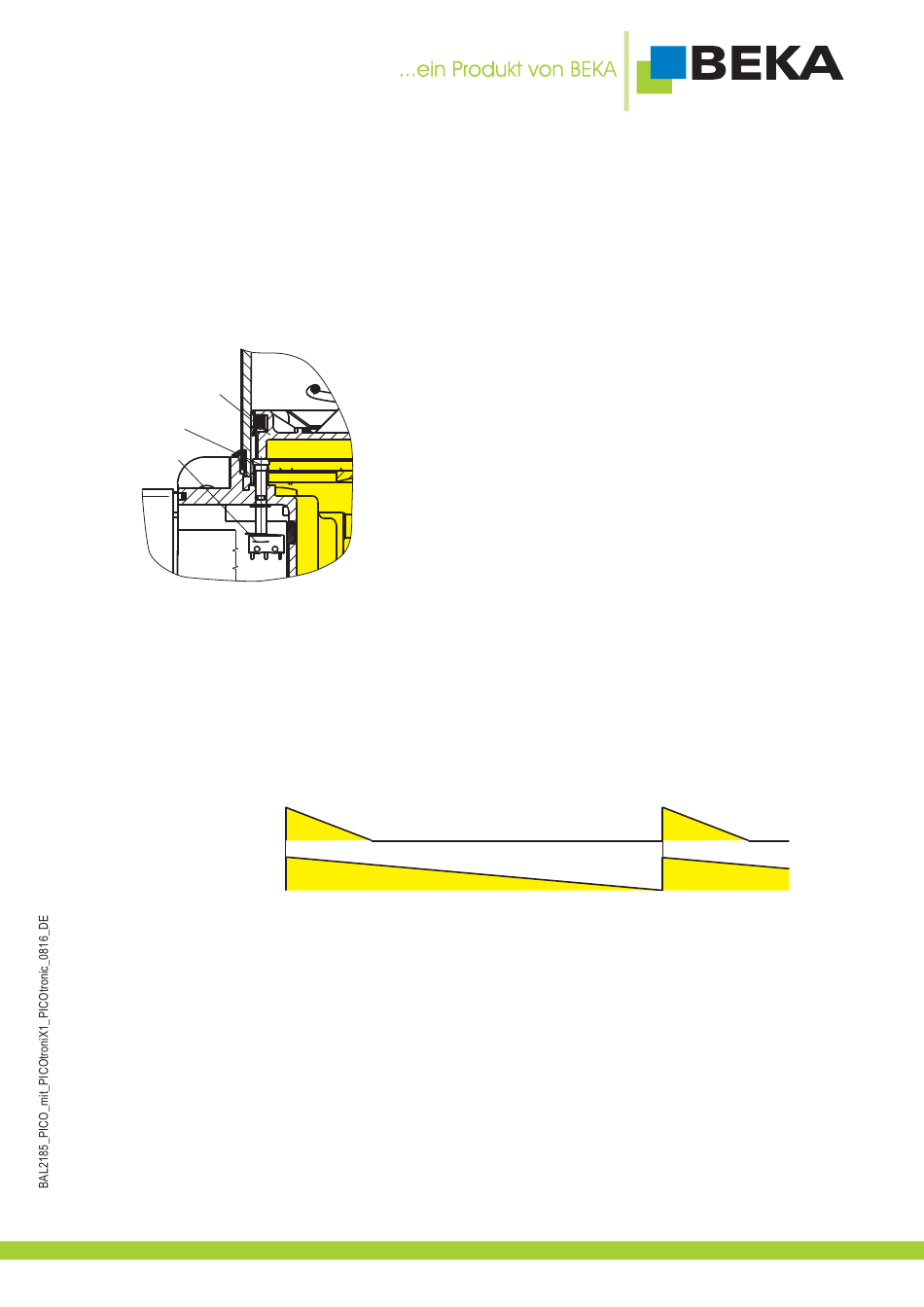

Abb. 26:
Folgekolben
Taststift
Schalter
9.

Integrierte elektronische Steuerung PICO-tronic

9.1

Funktionen der Steuerung

Die integrierte elektronische Steuerung PICO-tronic dient zur Steuerung von Progressiv-Zentralschmieranlagen,
Mehrleitungs-Zentralschmieranlagen und gemischten Systemen, die mit einer Zentralschmierpumpe PICO mit
Schmierstoff versorgt werden.

9.1.1 Allgemeines

Die integrierte elektronische Steuerung PICO-tronic arbeitet schmierzyklusabhängig. D. h. in der Zyklusdauer ist die
Schmierdauer (Pumpenlaufzeit) enthalten.
Abb. 27:
Schmierdauer
Zyklusdauer
Die Zyklusdauer kann zeitabhängig oder taktabhängig bestimmt werden.
Die Schmierdauer kann zeitabhängig, taktabhängig oder abhängig von der Anzahl der Umdrehungen des
Pumpenmotors bestimmt werden.
Funktionen:
Mit der integrierten Steuerung PICO-tronic können folgende Funktionen ausgewertet werden:
· Überwachung des Druckes im Leitungssystem der Zentralschmieranlage (Systemdrucküberwachung) (nicht bei
Zyklustaktsteuerung und Leitungsbruchüberwachung)
· Überwachung des min. Füllstands im Vorratsbehälter der Pumpe
· Überwachung der Leitungen der Zentralschmieranlage (Leitungsbruch) (nicht bei Zyklustaktsteuerung oder
Systemdruckkontrolle)
Wird der Behälter aufgefüllt, unterbricht der Schalter das Signal und
die Störung wird automatsch zurück gesetzt.
25
