10.6 Einstellen der Fördermenge beim Pumpenelement PE-120 FV
Technische Daten
Fördermenge:
Fördermengenregulierung: 6-fache Rasterung je 1/2 Umdrehung
Reduzierung:
Hinweis!
Alle Pumpenelemente sind ab Werk auf Vollhub eingestellt
Entfernen Sie die Verschlussschraube (Pos. 1,Abb. 52) mit Hilfe eines Innensechskantschlüssels SW5.

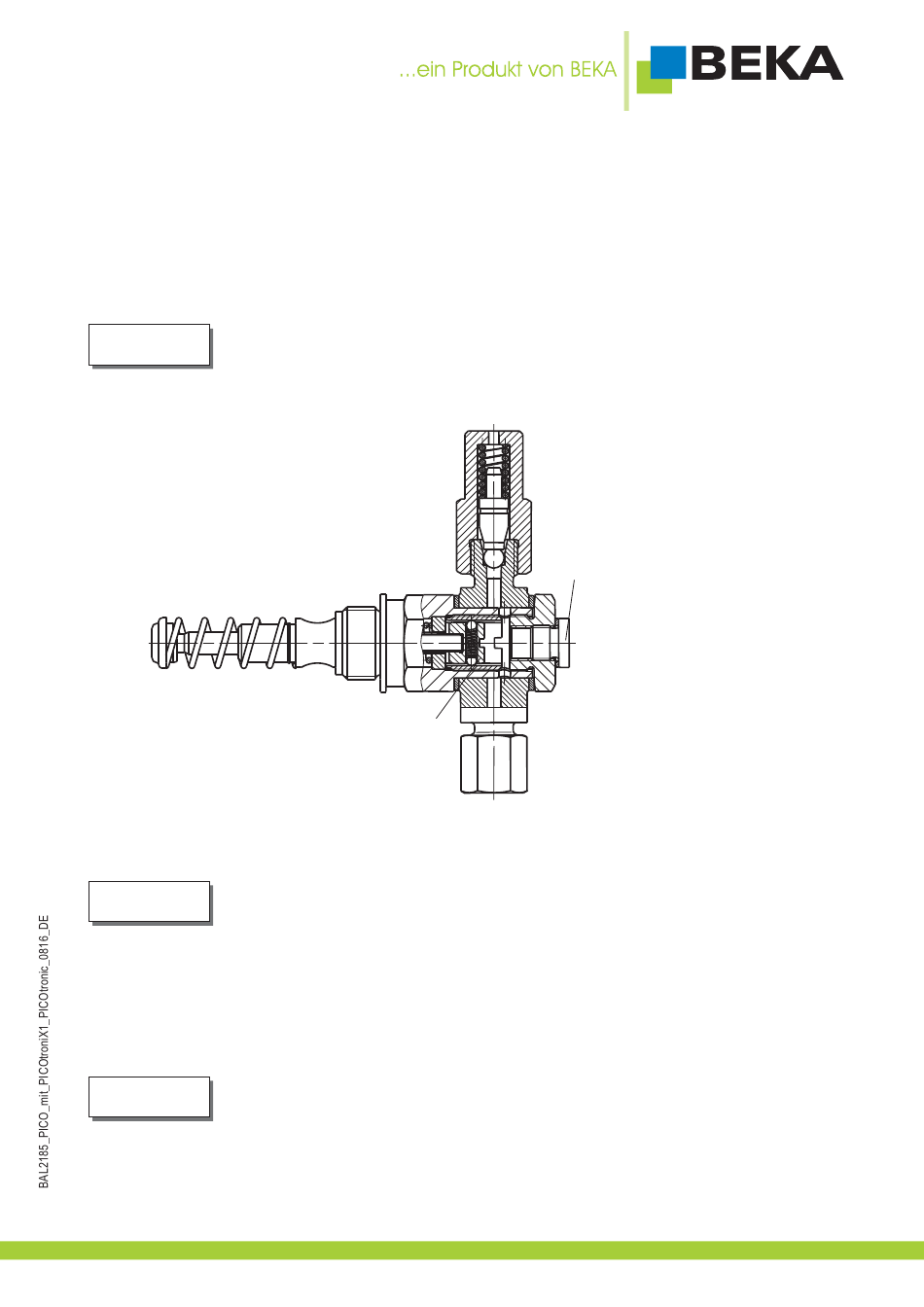

Abb. 52:
Stellen Sie die Fördermenge mit Hilfe eines flachen Schraubendrehers durch das Drehen der Verstellschraube (Pos. 3,
Abb. 52) ein.
Wenn Sie die Stellschraube im Uhrzeigersinn drehen, verkleinert sich die Fördermenge.
Hinweis!
Wenn Sie die Stellschraube gegen den Uhrzeigersinn drehen, vergrößert sich die Fördermenge.
Der max. Hub der Verstellschraube beträgt 2,4 mm. Dies entspricht 6 Rastungen.
Eine Umdrehung der Verstellschraube beträgt 0,8 mm. Dies entspricht 2 Rastungen.
Wenn Sie mit dem Verstellen der Fördermenge fertig sind, schrauben Sie die Verschlussschraube und den Dichtring
(Pos. 1,Abb. 52) wieder ein. Ziehen Sie die Verschlussschraube mit einem Drehmoment von 15 Nm ±10% an.
Wird die Verschlussschraube nicht wieder eingeschraubt, der Dichtring vergessen oder die
Achtung!
Verschlussschraube nicht ordnungsgemäß festgezogen, kann Wasser eindringen und evtl. mit in
das Zentralschmiersystem gepumpt werden.
3 3
von 0,04 cm bis 0,12 cm / Kolbenhub
3
0,013 cm / Raste
2
1
43
