7.4.2 Pumpenelemente für Mehrleitungs-Zentralschmieranlagen
Für Mehrleitungs-Zentralschmieranlagen können fest eingestellte Pumpenelemente mit den Fördermengen 5 mm ,
3 3 3
10mm , 15 mm , 25 mm und 50 mm jeweils mit fünf verschiedenen Anschlussvarianten geliefert werden (siehe 17.
Ersatzteilzeichnung und 18. Ersatzteilliste).

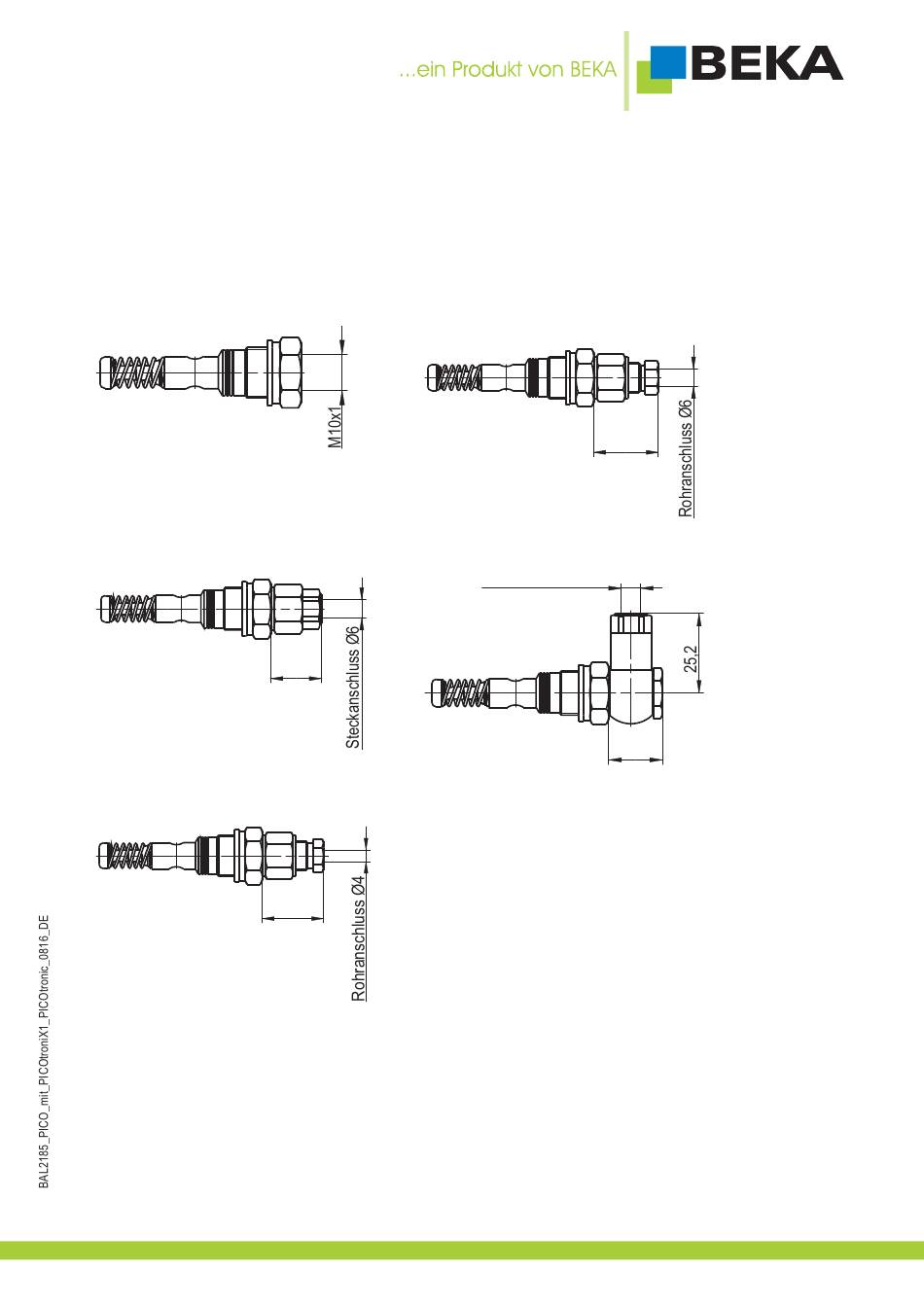

Abb. 11:
mit Gewindeanschluss M10x1
Abb. 13:
Steckanschluss gerade für Rohr-Ø6
Abb. 15:
mit Rohranschluss Ø4 mit ÜS4 und DKR 4
3
Abb 12:
mit Rohranschluss Ø6 mit ÜS6 und DKR6
(Standard)
Abb 14:
mit Steckanschluss 90° für Rohr-Ø6
16,7
21
17
22
Steckanschluss Ø6
17
