Der Anschluss an die Steuerung erfolgt über den linken Hirschmannstecker am Steuerungsgehäuse der Pumpe (Abb.
28).

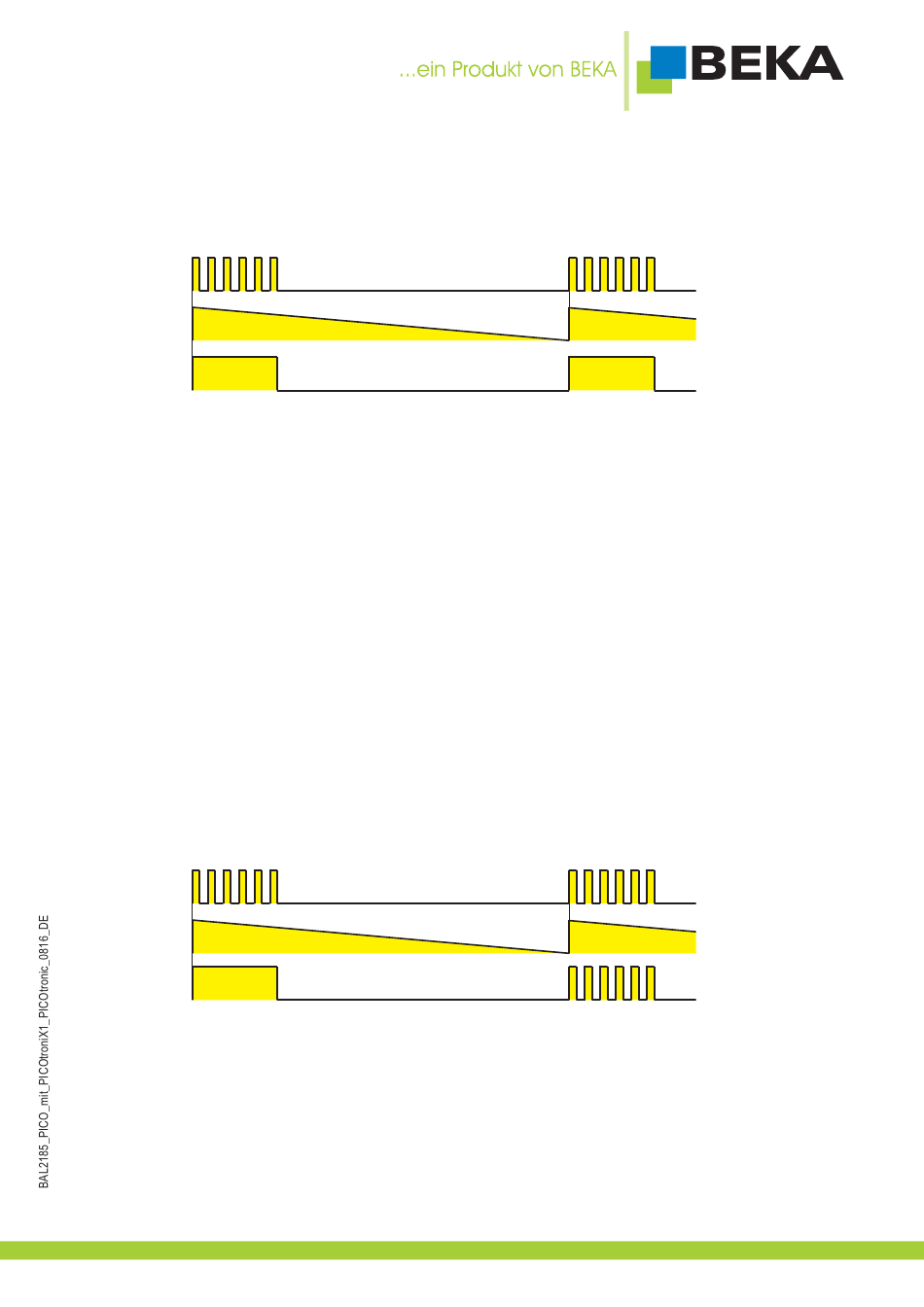

Abb. 34:
Verteilertakte
Zyklusdauer
Schmierung/
Pumpe
Die Änderung der Taktbereiche und der Überwachungszeit erfolgt mit Hilfe der Diagnosesoftware BEKA-DiSys (mit der
aktuell im Internet hinterlegten Version (siehe BEKA-Website)).
Einstellbereiche:
1 bis 16 Takte (16 Rasten zu je 1 Takt)
17 bis 32 Takte (16 Rasten zu je 1 Takt)
33 bis 48 Takte (16 Rasten zu je 1 Takt)
Die Takteinstellung erfolgt mit Hilfe des Rasterschalters im Sichtfenster der Steuerung (siehe 9.1.3 Ändern der
Parameter).
9.3.3 Betriebsart Schmierung drehzahlabhängig
Bei der drehzahlabhängigen Steuerung einer Zentralschmieranlage wird die Anzahl der Umdrehungen des
Pumpenmotors gezählt. Dazu wird in die Pumpe ein Sensor eingebaut, der bei jeder Motorumdrehung ein Signal an die
Steuerung sendet. Bleibt ein Signal länger als die einstellbare Überwachungszeit (Standard 30 sec.) aus, meldet die
Steuerung eine Störung (siehe 12.3 Blinksignale der integrierten Steuerung PICO-tronic).
Die Störung muss, nachdem die Fehlerursache behoben wurde, durch Drücken der Zwischenschmiertaste zurück-
gesetzt werden.
Abb. 35:
Umdrehungen
Zyklusdauer
Schmierung /
Pumpe
Die Einstellbereiche für die Anzahl der Motorumdrehungen und die Überwachungszeit können mit Hilfe der
Diagnosesoftware BEKA-DiSys (mit der aktuell im Internet hinterlegten Version (siehe BEKA-Website)) umgestellt
werden.
Einstellbereiche:
10 bis 16 Umdrehungen (16 Rasten zu je 1 Umdrehung)
10 bis 160 Umdrehungen (16 Rasten zu je 10 Umdrehungen)
170 bis 320 Umdrehungen (16 Rasten zu je 10 Umdrehungen)
Die Einstellung der Anzahl der Motorumdrehungen erfolgt mit Hilfe des Rasterschalters im Sichtfenster der Steuerung
(siehe 9.1.3 Ändern der Parameter).
31
© BEKA 201 Alle Rechte vorbehalten!
