7.2

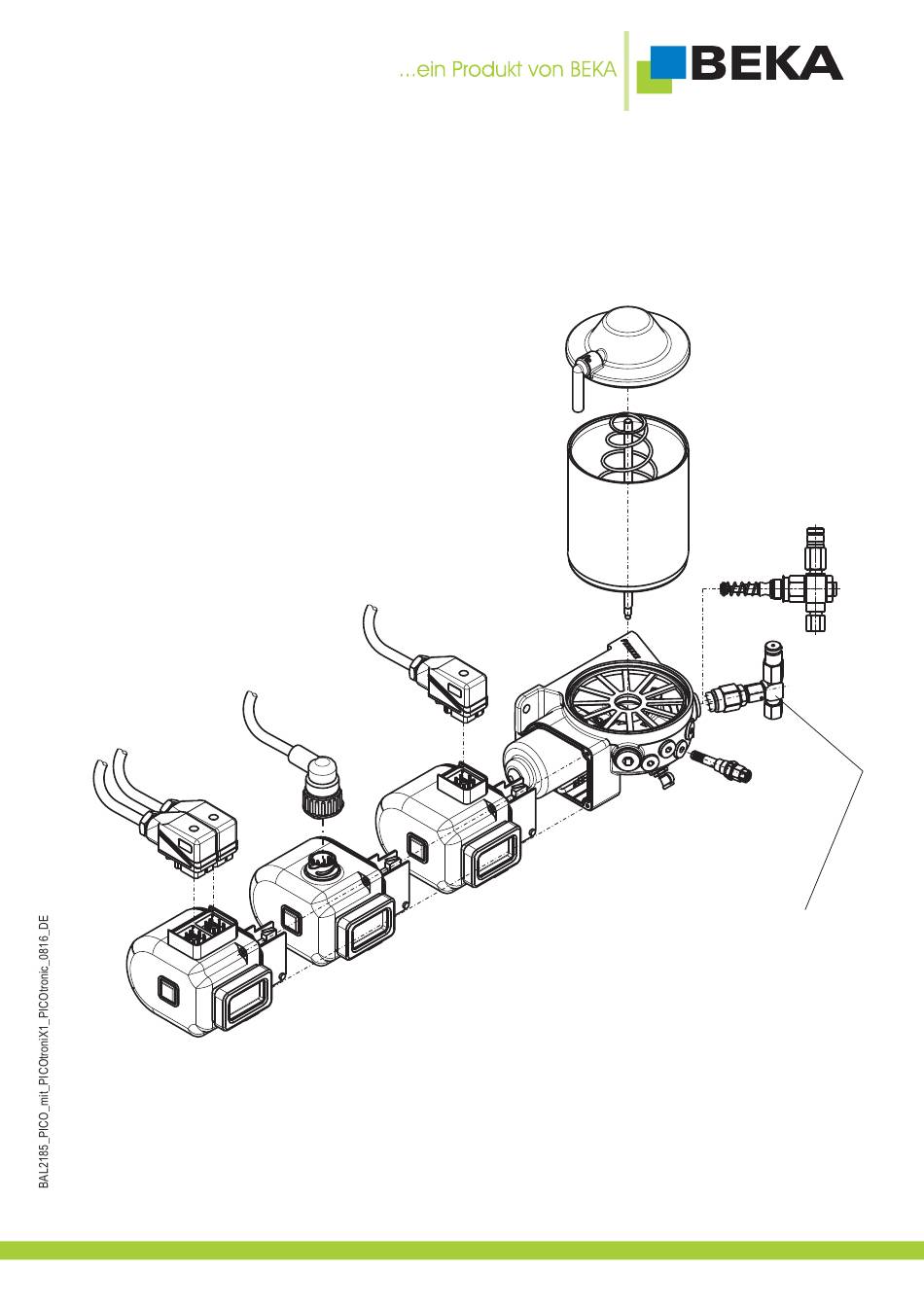

Aufbau der Zentralschmierpumpe

Die Zentralschmierpumpe PICO besteht im Wesentlichen aus 6 Baugruppen (Abb. 3)
Abb. 2:
Anschlussstecker
Bajonett 7-polig
2 Anschlussstecker
Hirschmann 7-polig
Motorabdeckkkappe
mit integrierter Steuerung
Behälterdeckel
mit Entlüftung
Behälter
Inhalt 1,2 Liter
Anschlussstecker
Hirschmann 7-polig
Pumpengehäuse
13
Pumpenelement
PE-120 FV
mit Rohran-
schluss-Ø6 oder Ø8
Pumpenelement
PE-5 bis PE-50
in fünf verschiedenen
Anschlussvarianten
Pumpenelement
PE-60 bis PE-170
mit Rohran-
schluss-Ø6 oder Ø8
© BEKA 201 Alle Rechte vorbehalten!
6
