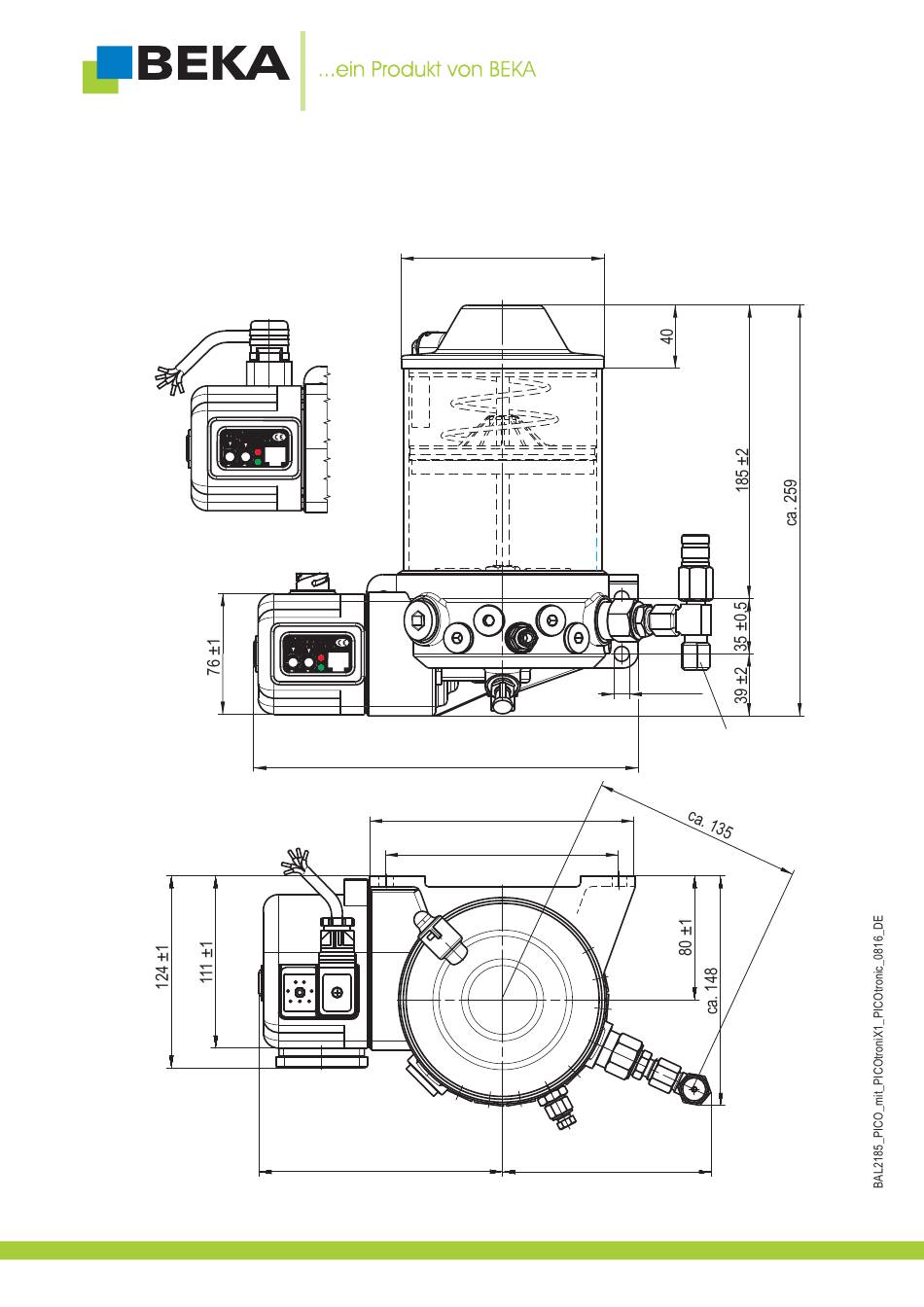

10.2 Maßbild
Zentralschmierpumpe PICO mit integrierter Steuerung
Abb. 43:
Ansicht
PICO-troniX1 mit Hirschmannstecker
Ansicht
PICO-troniX1 mit Bajonettsteckanschluss
Ansicht
PICO-tronic mit zwei Hirschmannsteck-
anschlüssen
© BEKA 201 Alle Rechte vorbehalten! 6
ø 128 ±1
242 ±2
171 ±1,5
150 ±0,5
157± 2
36
9,5 ± 0,4
Druckan-
schluss Ø6
ca. 135
