8.1.2 Funktionsablauf

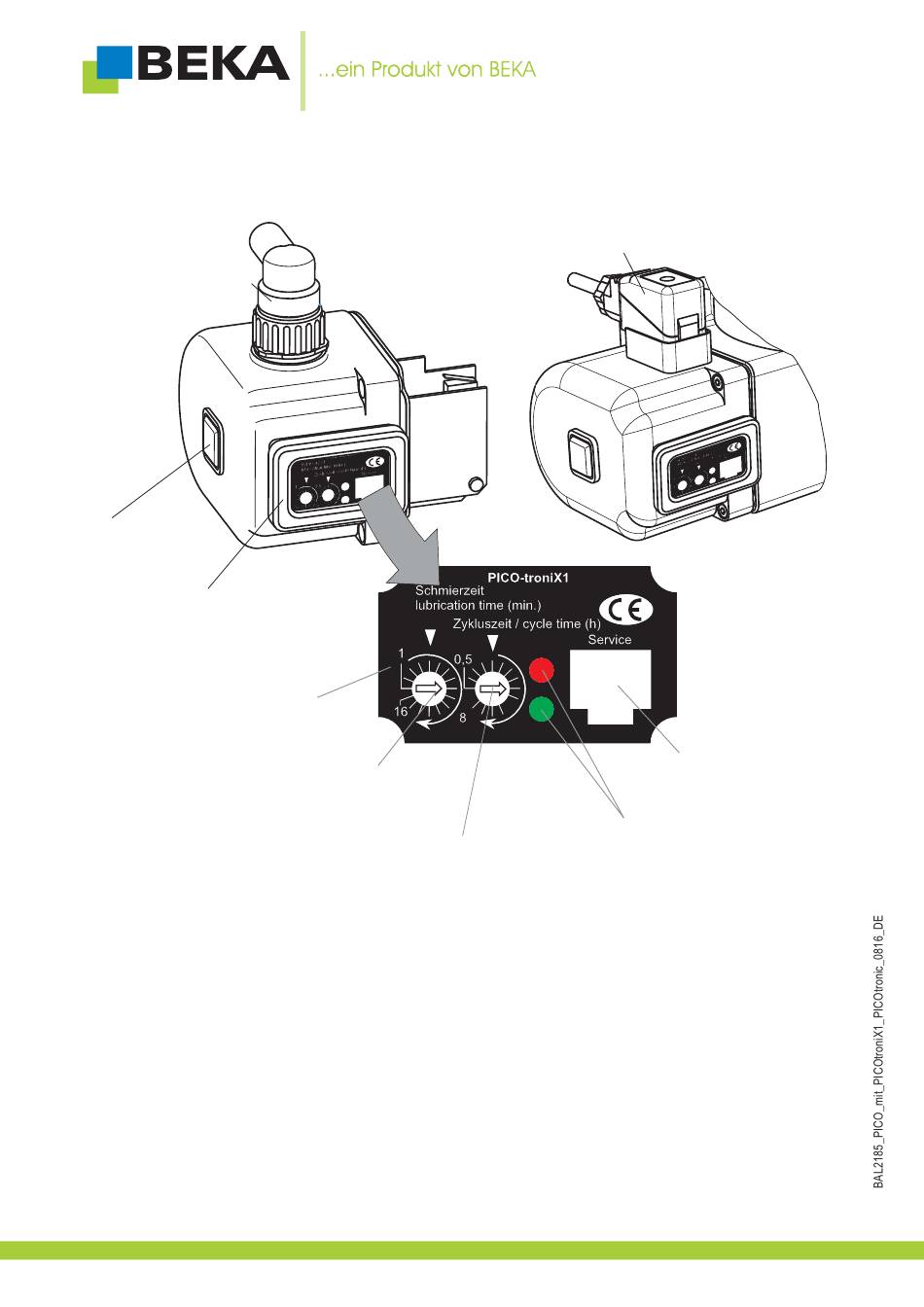

Abb. 22:
Anschlussstecker
Bajonettstecker 7-polig
Zwischenschmier-
taster
Sichtfenster der Steuerung
Aufkleber im Sichtfenster
Rasterschalter zum Einstellen der
Schmierdauer
Rasterschalter zum Einstellen der Zykluszeit
Beim Erstanschluss der Steuerung beginnt eine Schmierung.
Bei jedem Einschalten der Spannung (Zündung) leuchten die rote und grüne LED im Sichtfenster der Steuerung für ca.
1,5 sec. und zeigen die Funktionsbereitschaft der Steuerung an.
Wird die Spannung während des Zyklusablaufes oder der Schmierdauer unterbrochen (Zündung ausgeschaltet),
werden die Daten im Datenspeicher der Steuerung gespeichert. Wird die Spannung (Zündung) wieder eingeschaltet,
beginnt der Zyklusablauf wo er zuvor unterbrochen wurde.
Bei eingeschalteter Spannung kann zu jeder Zeit durch Drücken der Zwischenschmiertaste eine Zwischenschmierung
ausgelöst werden. Die aktuellen Zyklusdaten werden gelöscht und es beginnt sofort eine Schmierung.
Einige Störungen müssen nach der Fehlerbehebung durch Drücken der Zwischenschmiertaste zurück gesetzt werden.
Die Pumpe beginnt dann sofort mit eines Schmierung.
© BEKA 201 Alle Rechte vorbehalten!
6
Anschlussstecker
Hirschmannstecker 7-polig
LEDs zur Anzeige des Funktionszustandes
22
Anschluss der
Systemdiagnose
