10 Steuereingänge und Steuerausgänge
Über maximal 16 Steuereingänge und Steuerausgänge, nachfolgend
auch Ports genannt, können verschiedene Funktionen des
Drucksystems ausgelöst und Betriebszustände angezeigt werden.
Die Ports werden über eine D-Sub-Buchse (26Pin HD) auf der
Rückwand des Drucksystems zur Verfügung gestellt und sind über
eine Optokoppler-Halbleiterstrecke galvanisch vom Potential Erde
(PE) getrennt.
Jeder Port ist als Ein- und als Ausgang konfigurierbar. Diese Funktion
ist in der Drucker-Software jedoch fest vorgegeben und kann durch
den Anwender nicht verändert werden.
Veränderbar und über Menü einstellbar sind Entprellzeiten und ob
High- oder Low- Aktiv.

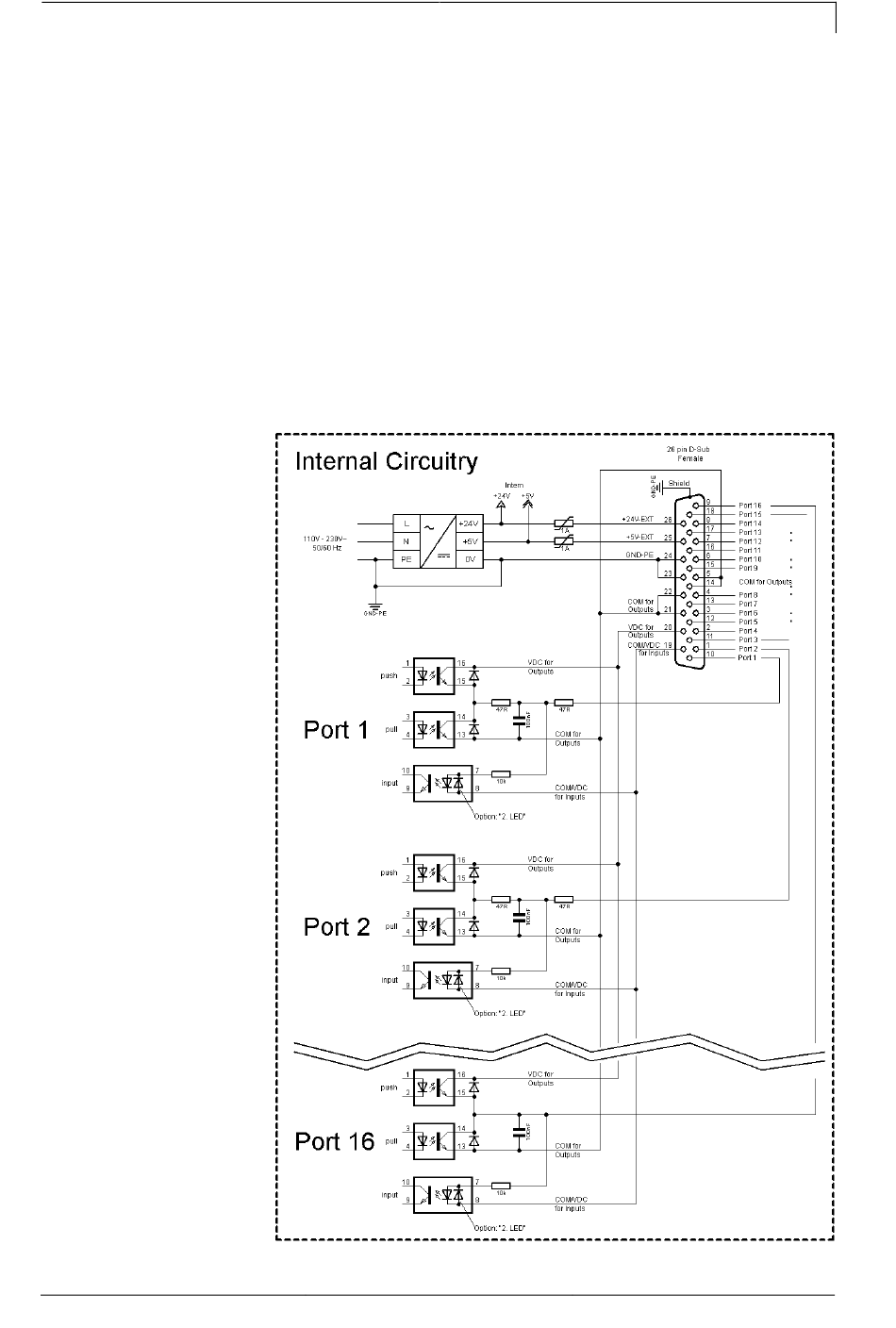

Abbildung 27
