Flexicode
TCR-Zugwalze
ausbauen
TCR-Zugwalze
einbauen
10.23

8.3 Transferband-Zugwalze

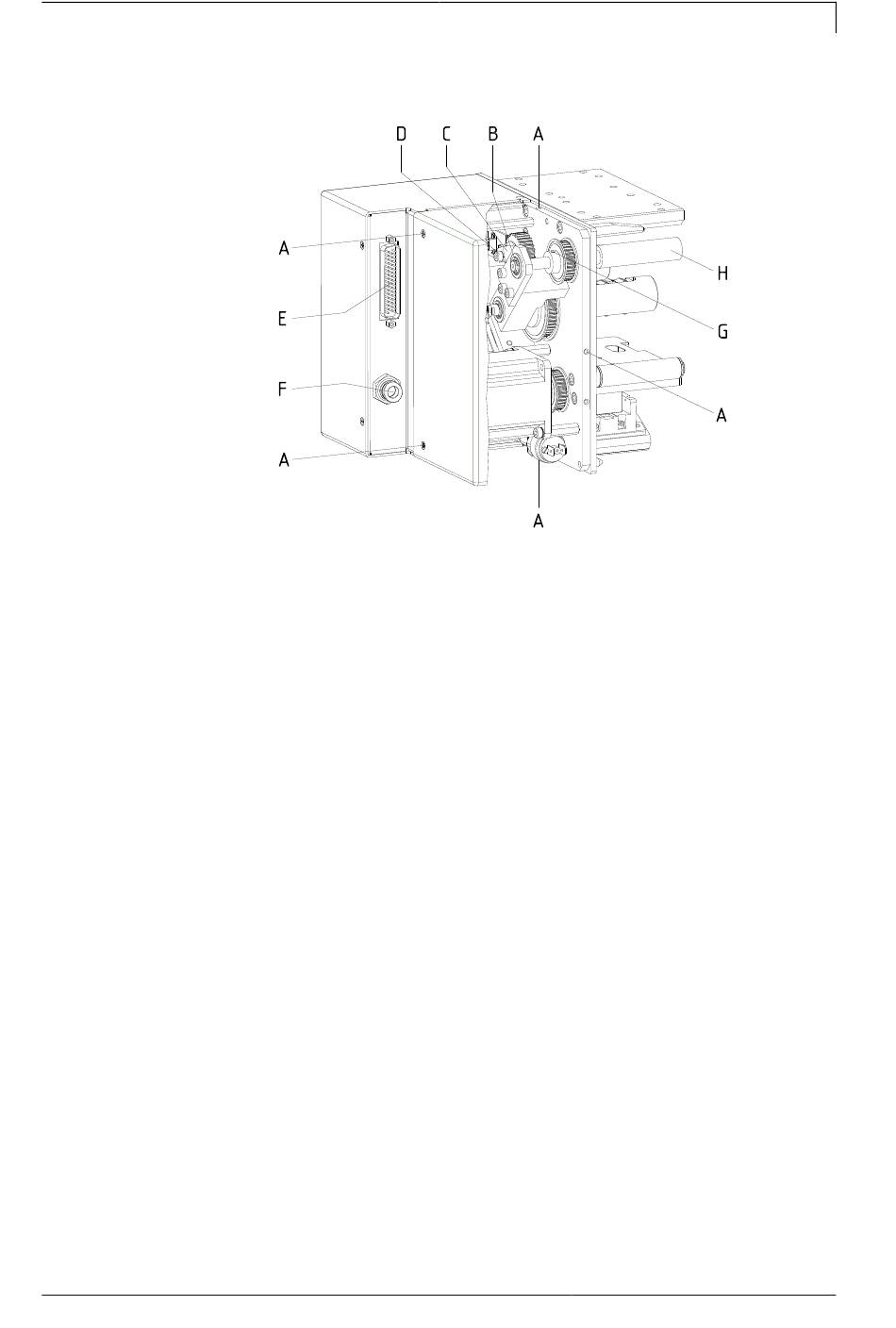

Abbildung 22
1. Verbindungskabel (E) zur Ansteuerelektronik abziehen.
2. Druck ablassen und Druckluftschlauch (F) abziehen.
3. Vordere Abdeckhaube der Druckmechanik abnehmen.
4. Schrauben (A) entfernen und niedrige, rückseitige Abdeckung der
Druckmechanik abnehmen.
5. Sicherungsscheibe (B) entfernen.
6. Beide Gewindestifte (G) 1-2 Umdrehungen lösen.
7. Zugwalze (H) aus den Lagersitzen nach außen ziehen.
Riemenrad der Walze dabei festhalten. Die Riemenspannung
kann bei Bedarf reduziert werden. Dazu Schraube (D) des
Exzenterlagers (C) lösen. Riemenspannung durch Drehen des
Exzenterlagers (C) mit einem Gabelschlüssel SW10 einstellen.
1. Neue Zugwalze (H) in das Kugellager der Trägerplatte einführen.
2. Riemenrad mit Zahnriemen so platzieren, dass die Zugwalze
eingeschoben werden kann.
3. Zugwalze (H) nach hinten durchschieben und Sicherungsscheibe
(B) wieder anbringen.
4. Riemenrad mit Gewindestiften (G) befestigen. Ein Gewindestift
muss dabei auf die angefräste Fläche der Walzenachse treffen.
Serviceanleitung
Teile an der Druckmechanik austauschen
33
