Steckerbelegung Ansteuerelektronik
Belegung der
D-Sub Buchse
Bez. Pin
Port 1 10
Port 2 1
Port 3 11
Port 4 2
Port 5 12
Port 6 3
Port 7 13
Port 8 4
Port 9 15
Port 10 6
Port 11 16
Port 12 7
Port 13 17
Port 14 8
Port 15 18
Port 16 9
Common In 19
Common Out 20
GND Out 5,14
21,22
GND Printing 23,24
system
+ 5 V 25
+ 24 V 26
72
13.3 Externe Eingänge/Ausgänge

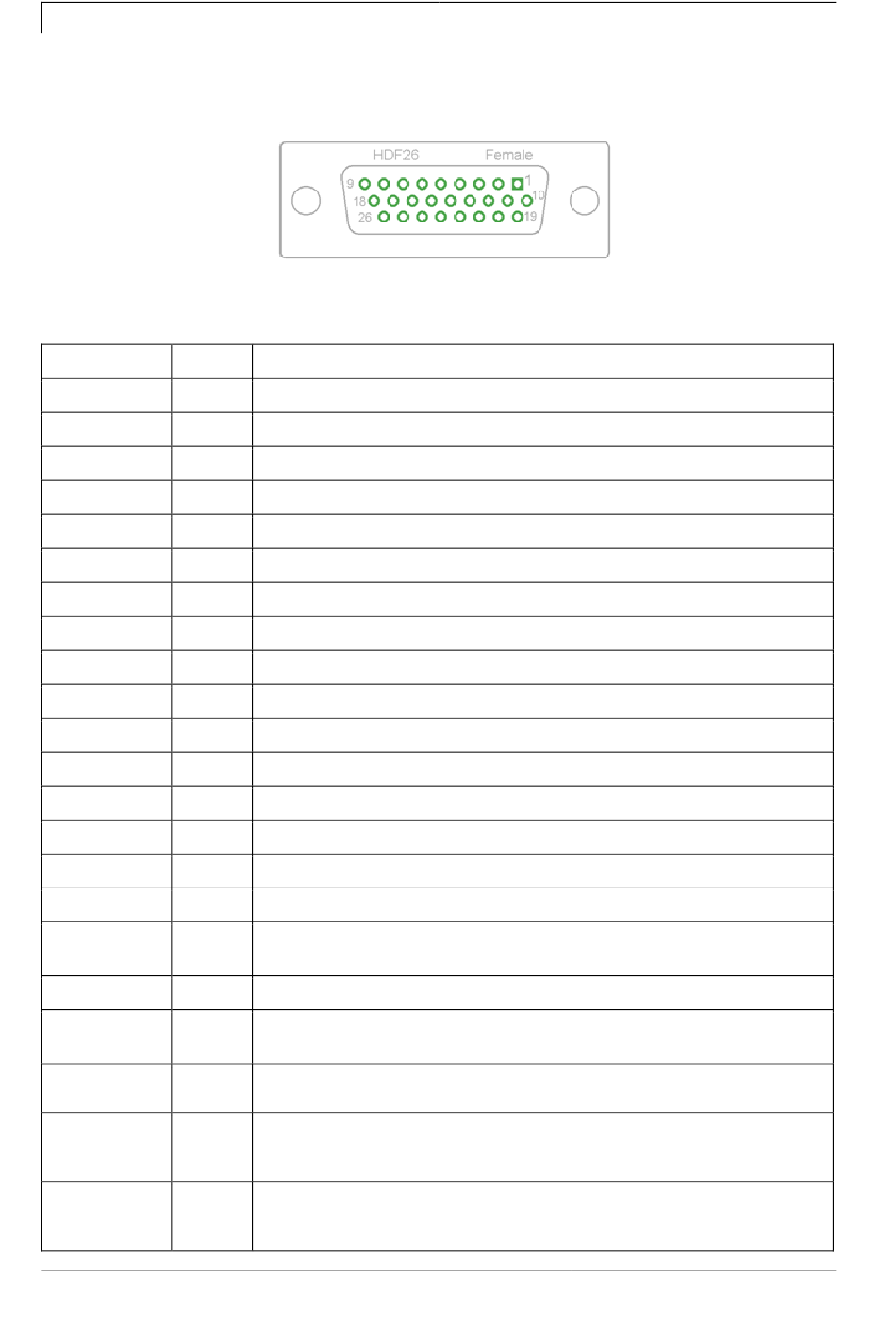

Abbildung 44
Description / Function
Druckstart
Keine Funktion
Numerator zurücksetzen
Keine Funktion
Reset Error
Keine Funktion
Keine Funktion
Keine Funktion
Fehler
Keine Funktion
Keine Funktion
Druckend
Bereit
Keine Funktion
Rückfahrt Druckschlitten
Transferbandende Vorwarnung
Gemeinsamer Anschluss der Steuereingänge. Die Steuereingänge
haben keine Polung.
Gemeinsamer Anschluss der Steuerausgänge
Gemeinsames GND der Steuerausgänge
GND der Drucksystem
5 Volt max 1 A
Diese Spannung wird vom Drucksystem zur Verfügung gestellt und
kann als Steuerspannung verwendet werden.
24 Volt max 1 A
Diese Spannung wird vom Drucksystem zur Verfügung gestellt und
kann als Steuerspannung verwendet werden.
