7.2 Führungswagen

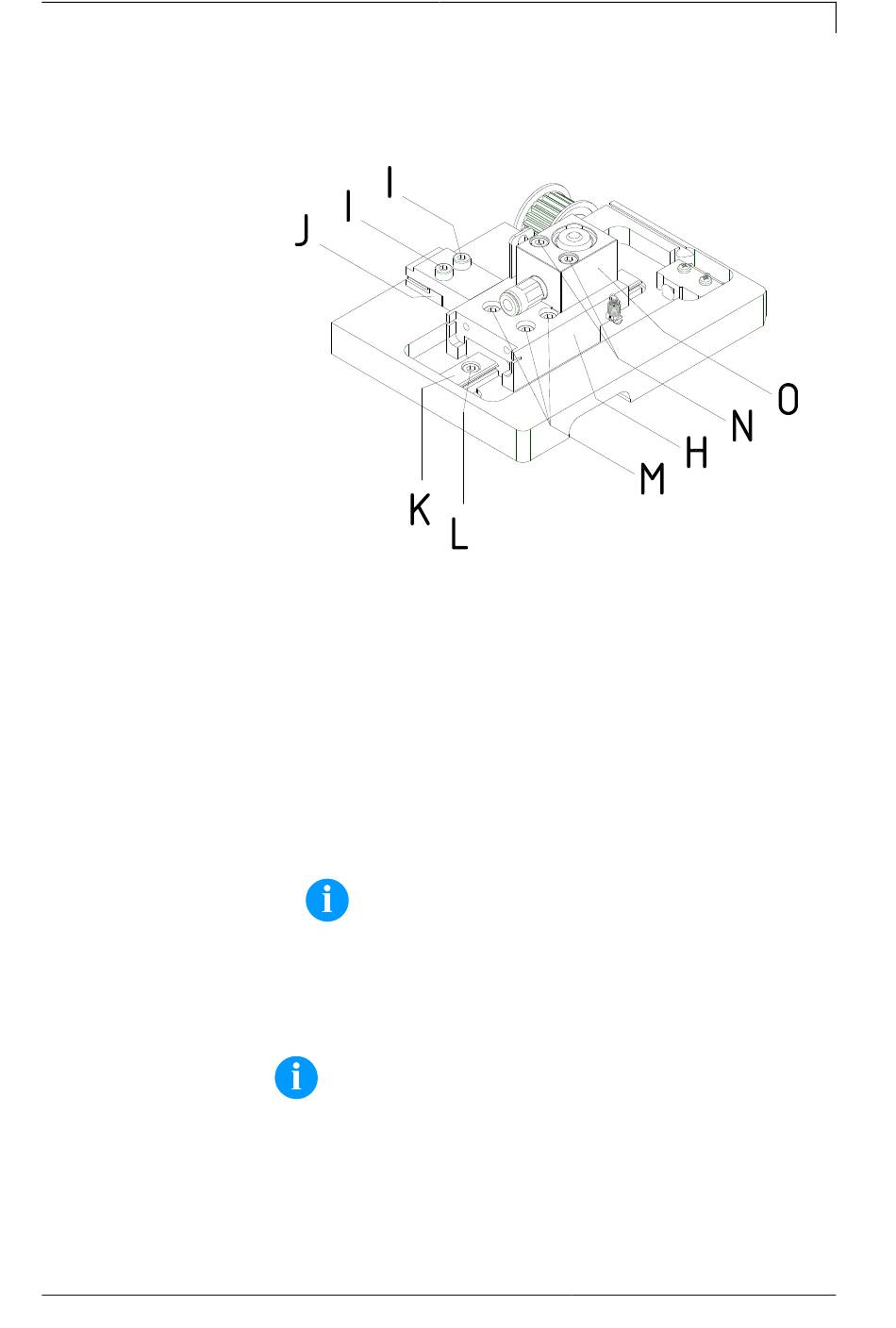

Abbildung 17
1. Zum Austauschen des Pneumatikzylinders (O), Inbusschrauben
(N) entfernen.
2. Zum Austauschen der Linearführung (K), Inbusschrauben (M)
entfernen.
3. Führungswagen (H) auf die Seite schieben bis der darunter
liegende Laufwagen erscheint. Inbusschrauben (L) zum
Austausch der Linearführung (K) entfernen.
4. Um einen parallelen Lauf zu gewährleisten, hat die Führung in der
Nut wenig Spiel.
Linearführung mit dem Schraubendreher vorsichtig aushebeln.
HINWEIS!
Sollte die neue Führung in der Nut zu viel Spiel aufweisen,
dann an eine Kante drücken und festziehen.
5. Zum Austauschen des Führungswagens (H), die Schrauben (I)
des Riemenklemmstücks (J) entfernen.
Nach Entfernen dieser Schrauben und der 4 Schrauben (M) kann
der Führungswagen (H) entnommen werden.
HINWEIS!
Schrauben (I) des Riemenklemmstücks (J) mit Schrauben-
sicherungsklebstoff Loctite
sichern.
Serviceanleitung
Teile am Druckschlitten austauschen
®
243™ vor unbeabsichtigtem Lösen
27
