Flexicode

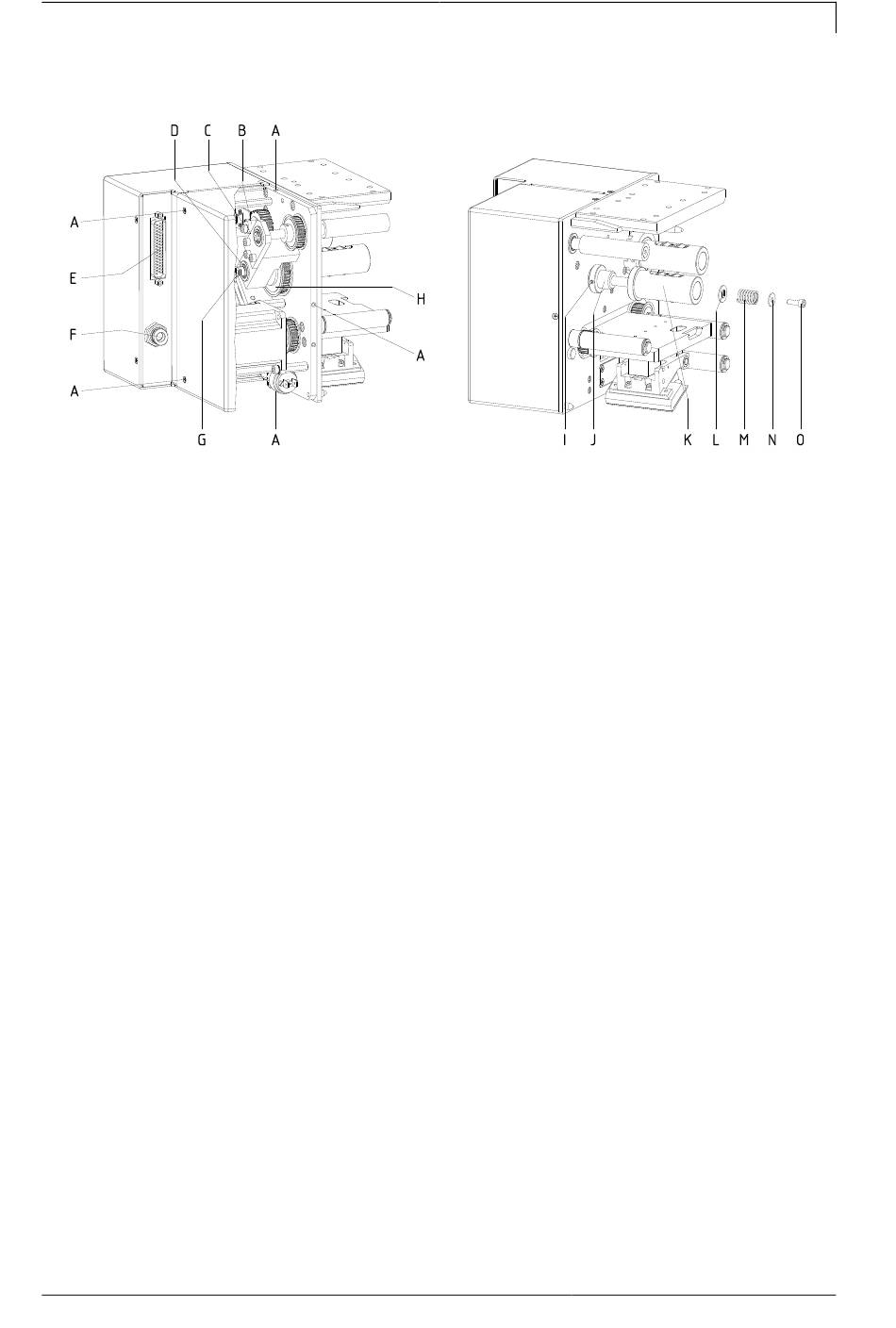

Abbildung 23
Transferband
Aufwickelrolle
ausbauen
Transferbandwelle
ausbauen
Komponenten
einbauen
10.23

8.4 Transferband Auf-/Abwickeleinheit

1. Verbindungskabel (E) zur Ansteuerelektronik abziehen.
2. Druck ablassen und Druckluftschlauch (F) abziehen.
3. Vordere Abdeckung der Druckmechanik abnehmen.
4. Schrauben (A) entfernen und niedrige, rückseitige Abdeckung der
Druckmechanik abnehmen.
5. Schraube (O) herausdrehen und Unterlegscheibe (N), Feder (M)
und Mitnehmerscheibe (L) entnehmen.
6. Transferbandrolle (K) abziehen.
1. Gewindestift (I) entfernen und Lagerbuchse (J) abziehen.
2. Sicherungsscheiben (D) von der Welle (G) entfernen.
3. Transferbandwelle (G) aus den Lagersitzen nach außen ziehen.
Das Riemenrad (H) dabei festhalten. Die Riemenspannung kann
bei Bedarf reduziert werden. Dazu Schraube (C) des
Exzenterlagers (B) lösen. Riemenspannung durch Drehen des
Exzenterlagers (B) mit einem Gabelschlüssel SW10 einstellen.
1. Neue Transferbandwelle (G) in das Kugellager der Trägerplatte
einführen. Das Riemenrad (H) mit dem Zahnriemen dabei so
platzieren, dass die Welle durchgeschoben werden kann.
2. Sicherungsscheiben (D) wieder anbringen.
3. Lagerbuchse (J) befestigen. Ein Gewindestift (I) muss dabei auf
die angefräste Fläche der Welle (G) treffen
Serviceanleitung
Teile an der Druckmechanik austauschen
35
