Teile an der Druckmechanik austauschen

Haubenschalter

ausbauen
Haubenschalter
einbauen
38
8.6 Haubenschalter

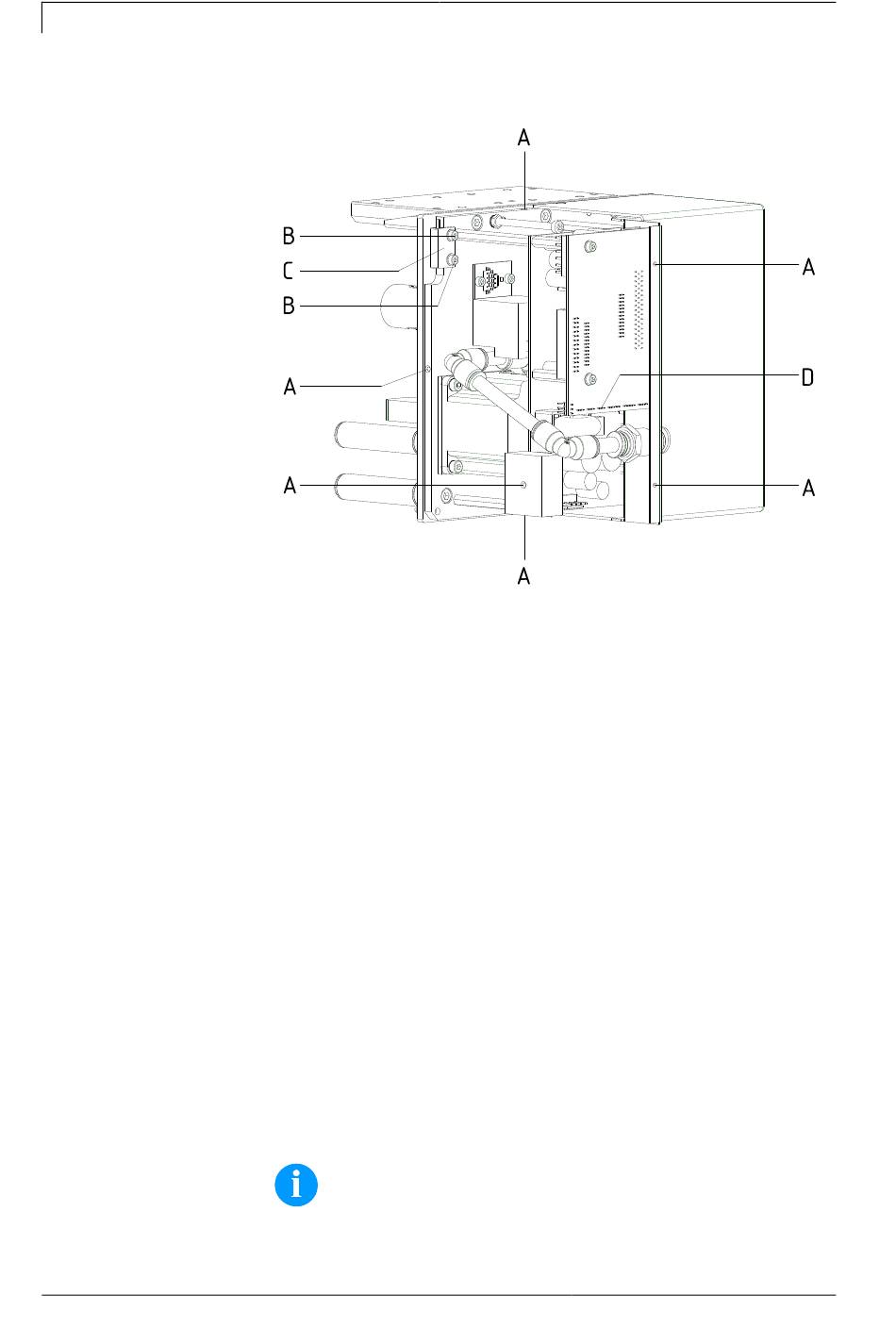

Abbildung 25
1. Verbindungskabel zur Ansteuerelektronik abziehen.
2. Druck ablassen und Druckluftschlauch abziehen.
3. Vordere Abdeckhaube der Druckmechanik abnehmen.
4. Schrauben (A) entfernen und hohe, rückseitige Abdeckung der
Druckmechanik abnehmen.
5. Steckverbinder des Haubenschalters (C) von der Verteilerplatine
(D) abziehen.
6. Schrauben (B) entfernen.
7. Haubenschalter (C) abnehmen.
1. Haubenschalter (C) mit Schrauben (B) an der Trägerplatte
befestigen.
2. Steckverbinder des Haubenschalters (C) in der Verteilerplatine
(D) einstecken.
3. Rückseitige Abdeckung wieder montieren.
4. Verbindungskabel und Druckluftschlauch wieder anbringen.
HINWEIS!
Zum Abschluss das Schalten des Haubenschalters
überprüfen. Dieser ist ein Reedschalter, d.h. der Magnet an
der vorderen Abdeckhaube löst den Schalter aus.
