8.5 Drehgeber

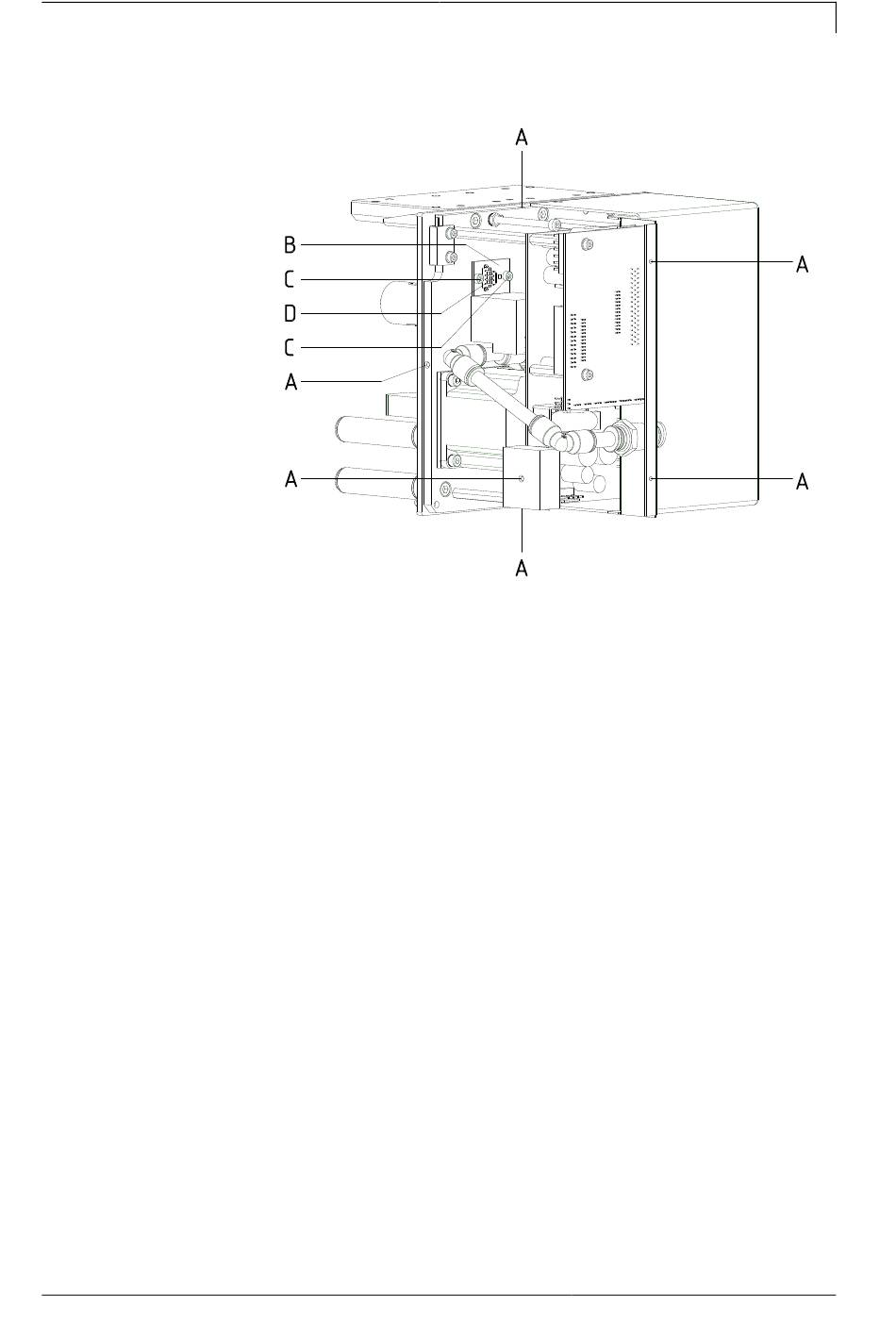

Abbildung 24
1. Verbindungskabel zur Ansteuerelektronik abziehen.
2. Druck ablassen und Druckluftschlauch abziehen.
3. Schrauben (A) entfernen und hohe, rückseitige Abdeckung
abnehmen.
4. Steckverbinder (D) abziehen.
5. Schrauben (C) entfernen.
6. Halteblech (B) mit Drehgeber aus der Trägerplatte ziehen.
7. Drehgeber aus dem Halteblech (B) ausclipsen.
1. Drehgeber in das Halteblech (B) einclipsen.
2. Halteblech (B) mit Drehgeber in die Trägerplatte einführen und mit
den Schrauben (C) befestigen.
3. Steckverbinder (D) anbringen.
4. Rückseitige Abdeckung wieder montieren.
5. Verbindungskabel und Druckluftschlauch wieder anbringen.
