Abbildung 21
Ventil ausbauen
Druckschalter
ausbauen
10.23

8.2 Ventil und Druckschalter

GEFAHR!
Verletzungsgefahr durch Verursachen eines Kurzschlusses.
Die Einstellschraube (J) des Druckschalters liegt technisch
bedingt auf einem Spannungspotential von 5V.

Isoliertes Werkzeug verwenden.

Keine mit Masse verbundenen Bauteile berühren.

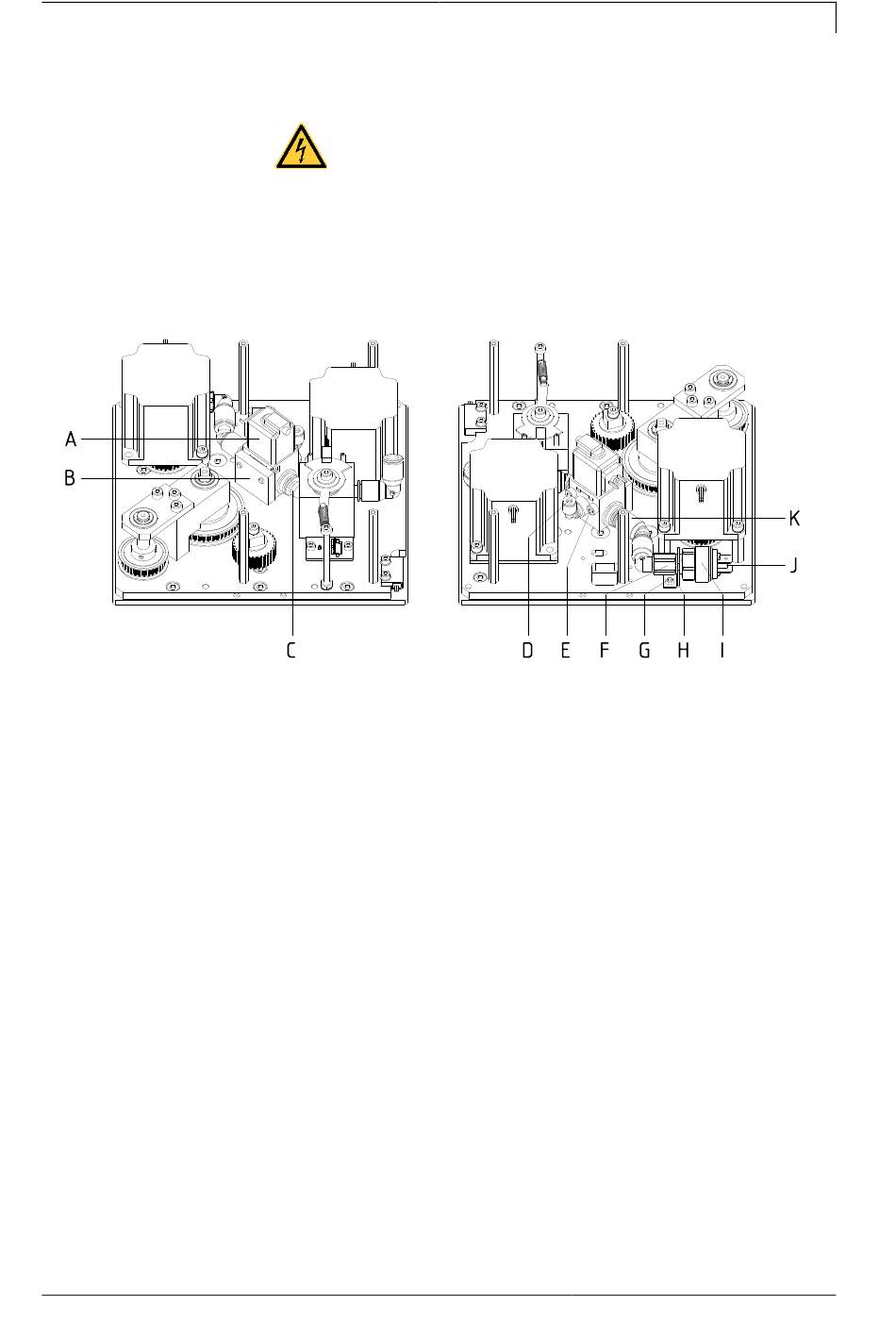

1. Leistungselektronik und Verteilerplatine ausbauen (siehe Kapitel
1.1, Seite 29). Die Druckmechanik liegt wie in der oben skizzierten
Form vor.
2. Beide Schrauben (nicht sichtbar) des Halter für Ventil (B) von der
Druckkopfseite her entfernen.
3. Alle Pneumatik-Steckverbindungen (C, D, K) zum Ventil (A)
entfernen.
4. Ventilbaugruppe (A) entnehmen. Schrauben (E) entfernen und
Halter (B) abnehmen. Ventil tauschen.
1. Schrauben (G) entfernen.
2. Pneumatikanschluss lösen und Haltewinkel (H) mit Druckschalter
(I) abnehmen.
3. L-Steckverschraubung (F) samt Dichtung entfernen.
Serviceanleitung
Teile an der Druckmechanik austauschen
