Endschalter ausbauen
10.23

8.7 Endschalter

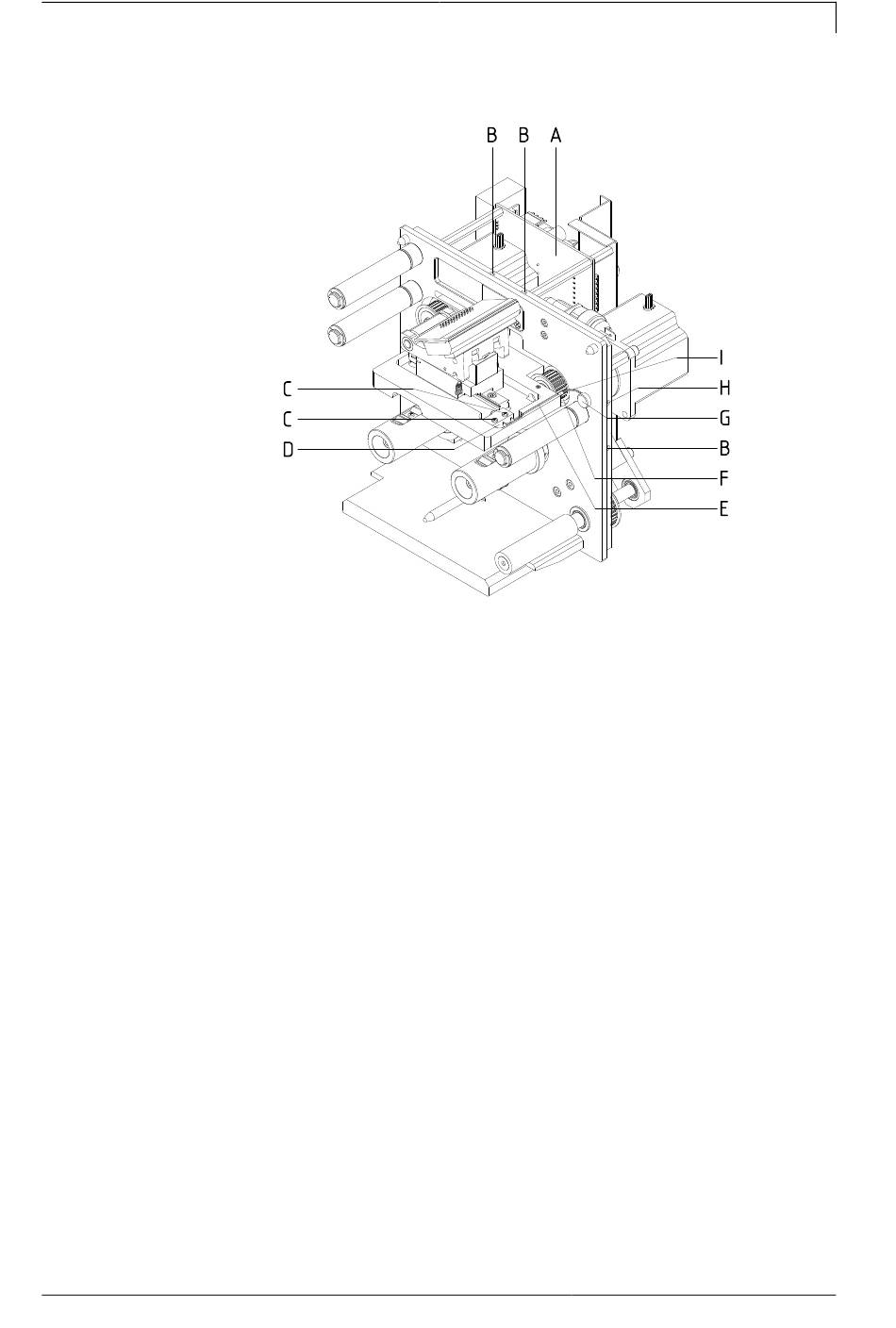

Abbildung 26
1. Verbindungskabel zur Ansteuerelektronik abziehen.
2. Druck ablassen und Druckluftschlauch abziehen.
3. Vordere Abdeckhaube der Druckmechanik abnehmen.
4. 11 Schrauben (B) entfernen und beide rückseitigen Abdeckungen
der Druckmechanik abnehmen.
5. Gewindestift (H) 1-2 Umdrehungen lösen.
6. Kabelführung (G) aus der Trägerplatte ziehen.
7. Steckverbinder des Endschalters (D) von der Verteilerplatine (A)
abziehen.
8. Schrauben (C) entfernen.
9. Endschalter (D) abnehmen und dabei den Isolierschlauch (F) aus
der Nut (E) ziehen.
10. Zuleitung (I) aus der Nut (E) entnehmen und durch die Bohrungen
der Trägerplatte führen.
