6.1 Steuereingänge und Steuerausgänge (Standard)

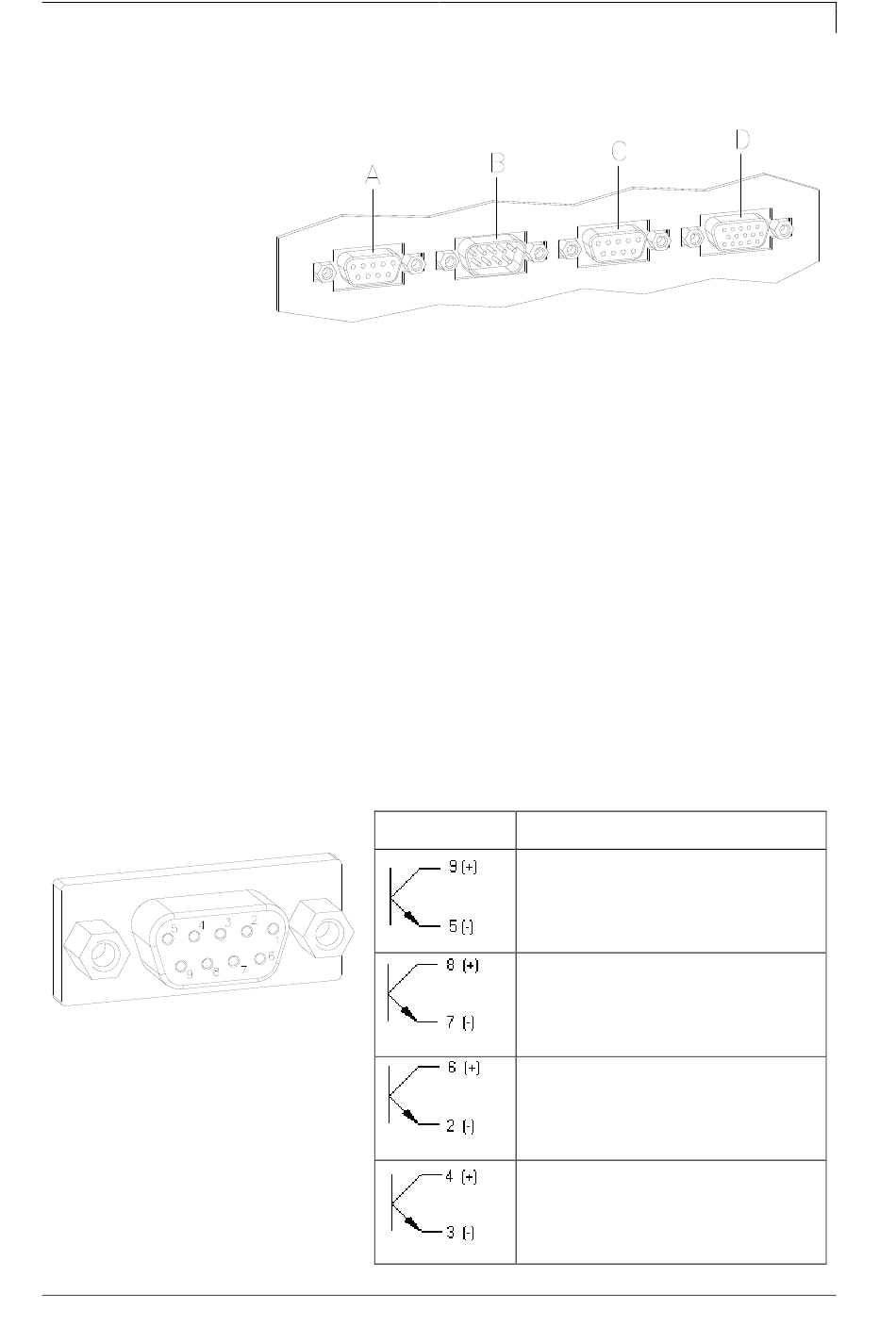

Abbildung 7
A = Output 1
B = Input 1
C = Output 2
D = Externe Buchse
D = 15pol. (I/O-24)
Über die Signalausgänge können verschiedene Betriebszustände des
Druckmoduls abgefragt werden.
Die Signalausgänge werden über zwei 9-polige SUB-D-Buchsen
(OUTPUT I und OUTPUT II) auf der Rückwand der Ansteuerelektronik
zur Verfügung gestellt.
Sie bestehen aus Optokoppler-Halbleiterstrecken, die entsprechend
der verschiedenen Betriebszustände durchgeschaltet bzw. gesperrt
werden.
Der maximal zulässige Strom in einer Halbleiterstrecke beträgt
lmax = 30 mA.
PIN (Buchse)
Betriebsanleitung
Port 9-12
Port 1-4
Port 13-16
Port 1 + 9
Output I
Out 1 / Port 9: Fehlermeldung
Es werden alle Fehlerzustände wie
z.B. Transferbandfehler angezeigt.
Out 2 / Port 10: Druckauftrag
Das Druckmodul wurde durch einen
Druckauftrag aktiviert.
Out 3 / Port 11: Generierung
Das Druckmodul wird mit den
aktuellen Etikettendaten gefüllt.
Out 4 / Port 12: Layout Druck
Der Druckspeicherinhalt wird über den
Druckkopf auf das zu bedruckende
Medium aufgebracht.
